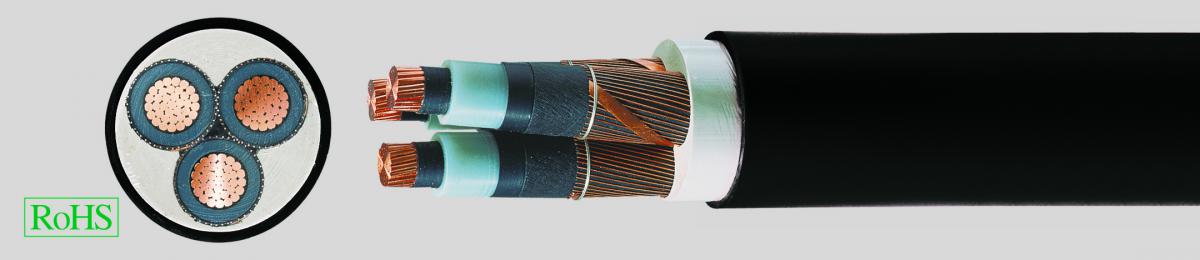

N2XSEH 3 x ... 6/10 кВ XLPE-изоляция, экранированный, безгалогеновый

  • Трехжильный кабель среднего напряжения с XLPE изоляцией в соответствии с DIN VDE 0276 или IEC 60502
  • Температрурный диапазон при прокладке -20°C
  • Рабочая температура макс. +90°C
  • Температура при коротком замыкании
  • проводник +250°C
  • экран +350°C
  • (время короткого замыкания макс. 5 с)
  • Номинально напряжение U0/U 6/10 кВ
  • Рабочее напряжение макс. 12 кВ
  • Испытательное напряжение 15 кВ
  • Испытательно напряжение постоянного тока 48 кВ
  • Минимальный радиус изгиба 15xØ кабеля
  • Испытания в соответствии с  DIN VDE 0276 и IEC 60502
  • Медные многопроволочные проводник в соответствии с DIN VDE 0295 кл.2, BS 6360 кл.2, IEC 60228 кл.2
  • Внутренний токопроводящий слой
  • Изоляция из сшитого полиэтилена X:LPE
  • Внешний токопроводящий слой, экструдированный и прочно сшитый с изоляцией жил
  • Проводящая обмотка
  • Экран: оплетка из медных проволок с
  • одной или двумя спиральными проводящими лентами
  • Срутка жил
  • Общая экструдированная обмотка
  • Внешняя безгалогеновая оболочка
  • Цвет оболочки - черный
  • Безгалогеновый, не выделяющий коррозиооных и токсичных газов
  • Не способствует распространению горения
  • Низкое выделение дыма
  • Используемые при изготовлении
  • Материалы не содержат кадмия, силикона
  • и веществ, разрушающих лакокрасочные
  • покрытия
  • Примечание по монтажу
  • Экструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки.
  • Испытания
  • Самозатухающий и не распространяющий горение в соответствии с
  • DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804, ттп испытания B)
  • Коррозионная активность газов при горении в соответствии с DIN VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 ( DIN VDE 0472 часть 813)
  • Безгалогеновый в соотвествии с  DIN VDE 0482 часть 267, DIN EN 50267-2-1, IEC 60754-1 (соответствует DIN VDE 0472 часть 815)
  • Плотность дыма в соответствии с  DIN VDE 0482 часть 1034-1+2, DIN EN 61034-1+2, IEC 61034-1+2, BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816)
  • rm = круглый прводник, многопроволочный
  • Используется для прокладки внутри помещений и в кабель-каналах, для стационарной прокладки на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках  и электростанциях.  Ограниченно годен для прокладки в земле, если существует опасность механического повреждения оболочки. Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с
  • XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации



Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

Isolier-
wanddicke

mm

Schirm-
querschnitt

mm²

Mantel-
Wanddicke

Nennwert

mm

Außen-Ø

ca. mm

Cu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 0,-

38041

3 x 50

rm / 16

3,4

16

2,5

50,0

1670,0

3800,0

4446,00

38042

3 x 70

rm / 16

3,4

16

2,5

54,0

2250,0

4650,0

5022,00

38043

3 x 95

rm / 16

3,4

16

2,5

58,0

2995,0

5700,0

5982,00

38044

3 x 120

rm / 16

3,4

16

2,5

61,0

3715,0

6800,0

6496,00

38045

3 x 150

rm / 25

3,4

25

2,5

65,0

4635,0

7900,0

7139,00

38046

3 x 185

rm / 25

3,4

25

2,5

68,0

5645,0

9350,0

8320,00

38047

3 x 240

rm / 25

3,4

25

2,5

74,0

7274,0

11450,0

9633,00

  •
