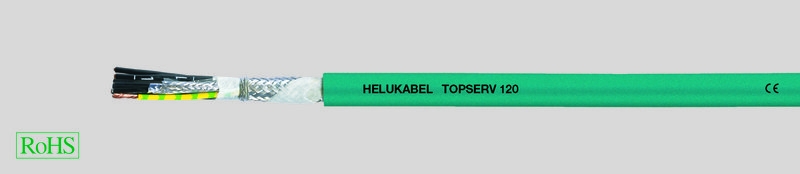

TOPSERV® 120 drag chain cable, 0,6/1kV EMC-preferred type, servo/feedback cable, high flexible, meter marking

DataSheet:

  • Специальный PUR-кабель для буксируемых цепей на основании DIN VDE 0295, 0250, 0281
  • Температурный диапазон
  • подвижно от -30 °C до +90 °C
  • стационарно от -40 °C до +90 °C
  • Номинальное напряжение
  • жилы питания U0/U 600/1000 В
  • жилы управления U0/U 300/500 В
  • Испытательное напряжение
  • жилы питания 4000 В
  • жилы управления 1000 В
  • Токовая нагрузка в соответствии с DIN VDE 0298 ч. 4
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно пр. 7,5x Ø кабеля
  • стационарно пр. 4x Ø кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Жилы из тончайших медных проволок, в соответствии с
  • DIN VDE 0295 кл.6
  • Изоляция жил – PP, безгалогеновая
  • Маркировка жил:
  • Жилы питания:
  • Жила 1: черная с маркировкой U/L1/C/L+
  • Жила 2: черная с маркировкой V/L2
  • Жила 3: черная с маркировкой W/L3/D/L-
  • Жилы управления:
  • TOPSERV® 110
  • Жила 1: черная с маркировко  BR1
  • Жила 2: черная с маркировкой BR2
  • TOPSERV® 120
  • Пара 1: черная с цифрами Nr. 5+6
  • Пара 2: черная с цифрами Nr. 7+8
  • Экранирование жил управления попарно алюминиевой фольгой, луженым проволочным элементом и луженой медной оплеткой
  • Жилы управления скручены попарно и с питающими жилами
  • Обмотка из флиса
  • Общий экран из луженой медной оплетки, покрытие мин. 80 %
  • Обмотка из флиса
  • Внешняя оболочка – PUR-материал
  • Цвет оболочки – петроль (RAL 5018)
  • Низкая емкость за счет PP-изоляции
  • PUR-оболочка с низким коэффициентом трения, устойчива к гидролизу и микробам, не содержит галогенов
  • Для соответствия требованиям ЭМС, т.е. помехоустойчивости, этот особо гибкий кабель имеет дополнительный общий экран
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
  • При использовании в буксируемых цепях следует соблюдать инструкции по монтажу
  • Кабели для датчичков и сервоприводов по UL- нормам в соответствии, например, со стандартами Siemens, Bosch Rexroth, Lenze и др. см.  главу N
  • Данный тип кабеля состоит из жил питания и управления для функции торможения и тепловой защиты. Прецизионным серводвигателям, которые широко используются в высокотехнологичных процессах производства, необходимы качественные, надежные и долговечные кабели. Предлагаемые кабели полностью соответствуют этим требованиям, равно как и требованиям электромагнитной совместимости (ЭMC). Также их можно применять в буксируемых цепях. Производство ведется на основании спецификаций известных производителей серводвигателей и устройств управления, также контролируется соответствие стандартам VDE. Используются для систем SIMODRIVE.
  • ЭМС = электромагнитная совместимость.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

TOPSERV® 120 (2 пары с отдельным и общим экранированием)

Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

71990

(4 x 1,5 + 2 x (2 G 1,0))

12,6

186,0

242,0

16

71991

(4 x 2,5 + 2 x (2 G 1,0))

15,0

231,0

316,0

14

71992

(4 x 4 + 2 x (2 G 1,0))

16,0

308,0

415,0

12

71993

(4 x 6 + 2 x (2 G 1,0))

18,2

420,0

574,0

10

71994

(4 x 10 + 2 x (2 G 1,0))

22,8

647,0

805,0

8

71995

(4 x 16 + 2 x (2 G 1,0))

25,0

918,0

1122,0

6

71996

(4 x 25 + 2 x (2 G 1,0))

27,7

1400,0

1584,0

4

72106

(4 x 35 + 2 x (2 G 1,0))

32,0

1882,0

2185,0

2

71997

(4 x 50 + 2 x (2 G 1,0))

37,0

2574,0

2977,0

1
