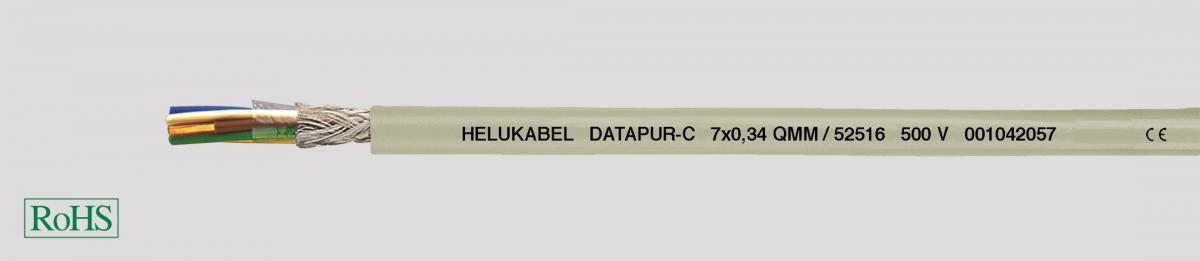

DATAPUR-C - ЭМС, медный экран, PUR-оболочка, с разметкой метража

DataSheet:
PDF icon datapurr-c.pdf

  • Специальная PVC/PUR-оболочка на основании DIN VDE 0285-525-1 / DIN EN 50525-1
  • Температурный диапазон
  • подвижно от -5 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Максимальное рабочее напряжение (не для использования в силовых цепях)
  • 0,14 мм² 350 В
  • от 0,25 мм² 500 В
  • Испытательное напряжение
  • 0,14 мм² 800 В
  • от 0,25 мм² 1200 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Рабочая емкость жила/жила:
  • до 0,34 мм² прибл. 120 нФ/км
  • от 0,5 мм² прибл. 160 нФ/км
  • Минимальный радиус изгиба
  • подвижно 10x Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Сопротивление связи макс. 250 Ом/км
  • Жилы из тонких медных проволок,  от 0,5 мм² в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
  • Структура проводника: 0,34 мм² = 7 x 0,25 мм
  • Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
  • Маркировка жил в соответствии с DIN 47100, см. приложение
  • Повивная скрутка жил с оптимальным шагом
  • Обмотка из пленки
  • Экранирование луженой медной оплеткой, покрытие пр. 85 %
  • Внешняя оболочка – PUR-материал TMPU, в соответствии с DIN VDE 0207-363-10-2 / DIN EN 50363-10-2
  • Цвет оболочки – серый (RAL 7032)
  • C разметкой метража
  • Химическая стойкость:
  • оптимальная – к кислотам, щелочам, гидравлическим жидкостям
  • Высокая гибкость при низких температурах
  • Высокая устойчивость к истиранию, повреждениям и разрывам
  • Стойкость к
  • маслам и смазкам
  • неэтилированным бензинам и керосину
  • погодным воздействиям
  • УФ-излучению
  • кислороду и озону
  • микробам и микрокультурам
  • морской и сточной воде
  • вибрациям
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Благодаря специфике своей конструкции этот кабель отлично подходит для устройств электронной обработки данных, а также компьютеров, офисной техники, систем сигнализации и управления. Кроме того, DATAPUR®-C доказал свою эффективность в качестве кабеля для устройств телекоммуникации, громкоговорящей связи, взвешивания, в измерительной и регулирующей технике. Этот высокопрочный кабель хорошо проявляет себя при высоких механических нагрузках во влажных помещениях. Защищен экраном (из луженой меди) от внешних высокочастотных помех.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

52490

2 x 0,14

4,0

12,3

21,0

26

52491

3 x 0,14

4,1

14,0

25,0

26

52492

4 x 0,14

4,4

15,7

29,0

26

52493

5 x 0,14

4,8

19,5

35,0

26

52494

7 x 0,14

5,1

23,4

41,0

26

52495

10 x 0,14

6,2

28,5

54,0

26

52496

12 x 0,14

6,5

34,3

64,0

26

52497

14 x 0,14

6,8

39,9

74,0

26

52498

18 x 0,14

7,7

51,5

93,0

26

52499

21 x 0,14

8,0

60,1

108,0

26

52500

25 x 0,14

8,8

71,9

128,0

26

52501

2 x 0,25

4,5

14,7

26,0

24

52502

3 x 0,25

4,7

17,1

33,0

24

52503

4 x 0,25

5,0

20,6

38,0

24

52504

5 x 0,25

5,4

24,8

44,0

24

52505

7 x 0,25

5,8

31,1

53,0

24

52506

10 x 0,25

7,2

42,0

79,0

24

52507

12 x 0,25

7,7

51,0

92,0

24

52508

14 x 0,25

8,1

60,1

105,0

24

52509

18 x 0,25

9,0

77,9

128,0

24

52510

21 x 0,25

9,6

91,4

148,0

24

52511

25 x 0,25

10,7

110,8

175,0

24

52512

2 x 0,34

5,0

17,0

33,0

22

52513

3 x 0,34

5,2

20,7

42,0

22

52514

4 x 0,34

5,6

24,7

48,0

22

52515

5 x 0,34

6,2

30,1

57,0

22

52516

7 x 0,34

6,7

38,2

77,0

22

52517

10 x 0,34

8,4

63,1

111,0

22

52518

12 x 0,34

8,9

74,2

128,0

22

52519

14 x 0,34

9,3

85,3

144,0

22

52520

18 x 0,34

10,2

107,4

175,0

22

52521

21 x 0,34

10,9

124,1

200,0

22

52522

25 x 0,34

11,9

147,0

233,0

22

52523

2 x 0,5

5,4

23,2

38,0

20

52524

3 x 0,5

5,6

30,1

51,0

20

52525

4 x 0,5

6,2

35,4

58,0

20

52526

5 x 0,5

6,7

52,6

77,0

20

52527

7 x 0,5

7,2

65,3

93,0

20

52528

10 x 0,5

9,3

88,8

134,0

20

52529

12 x 0,5

9,7

101,9

155,0

20

52530

14 x 0,5

10,2

115,1

175,0

20

52531

18 x 0,5

11,4

141,2

214,0

20

52532

21 x 0,5

11,9

161,1

245,0

20

52533

25 x 0,5

13,1

187,9

285,0

20
