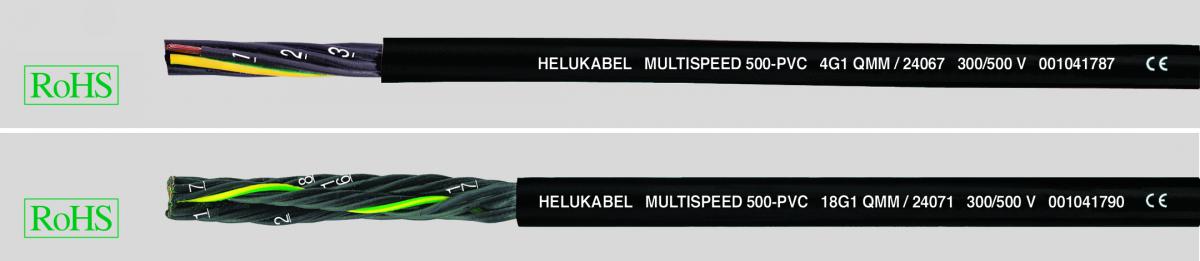

MULTISPEED® 500-PVC - особо гибкий, для буксируемых цепей, маслостойкий, с защитой от скручивания, с разметкой метража

  • Специальный кабель для буксируемых цепей для больших механических нагрузок на основании DIN VDE 0285-525-2-51, DIN EN 50525-2-51
  • Температурный диапазон
  • подвижно от -5°C до +80°C
  • стационарно от -30°C до +80°C
  • Номинальное напряжение U0/U 300/500 В
  • Испытательное напряжение 3000 В
  • Сопротивление изоляции мин. 100 МОм x км
  • Минимальный радиус изгиба
  • подвижно 7,5x Ø кабеля
  • стационарно 4x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Медные тонкопроволочные прводники равномерного концентрического повива - Unilay с коротким шагом скрутки
  • Изоляция жил - специальный PP, жилы чёрные с цифровой маркировкой белого цвета
  • Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
  • Скрутка:
  • <7 жил: Повив с оптимальным шагом скрутки вокруг филлера
  • ≥7 жил: Пучковый повив с оптимальным шагом скрутки вокруг филлера
  • Специальная внешняя PVC -оболочка, с большим сроком службы, заполняющая пустые промежутки, экструдированная
  • Цвет оболочки – чёрный (RAL 9005)
  • С маркировкой метража
  • Низкая адгезионность
  • Устойчив к воздействию озона и УФ-лучей
  • Высокая стойкость к переменным изгибам
  • Устойчив к механическим нагрузкам
  • Более длительный срок службы за счёт низкого коэффициента трения
  • Высокая устойчивость к химическим реагентам
  • Высокая надежность
  • Повышенная экономичность
  • Минимальный диаметр, небольшой вес
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (соответствует DIN VDE 0472, часть 804, тип испытания B)
  • Маслостойкий в соответствии с DIN VDE 0473-811-404 / DIN EN 60811-404
  • G = с желто-зеленой жилой заземления
  • x = без жилы заземления (OZ)
  • Аналоги с экраном:
  • MULTISPEED® 500-C-PVC
  • HELUKABEL® MULTISPEED 500-PVC применяется, когда к кабелю предъявляются крайне высокие требования. Специально подобранные материалы и технологии скручивания позволяют эксплуатировать его в течение длительного времени в качестве особо гибкого кабеля для буксируемых цепей на больших расстояниях перемещения как на высоких, так и на низких скоростях.
  • Применяется для прокладки в сухих, влажных помещениях и на открытом воздухе в свободном движении без растягивающих усилий в качестве очень гибкого PVC-кабеля управления, в условиях постоянных нагрузок при подъёме и изгибе в станках и инструментах.
  • В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При использовании в буксируемых цепях следует соблюдать руководство по монтажу.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

24050

2 x 0,5

4,3

9,6

40,0

20

24051

3 G 0,5

4,6

14,4

45,0

20

24052

4 G 0,5

5,0

19,0

57,0

20

24053

5 G 0,5

5,4

24,0

66,0

20

24054

7 G 0,5

8,9

33,6

81,0

20

24055

12 G 0,5

9,7

58,0

133,0

20

24056

18 G 0,5

11,8

86,0

194,0

20

24057

25 G 0,5

13,9

120,0

274,0

20

24058

4 G 0,75

5,6

29,0

63,0

18

24059

5 G 0,75

6,3

36,0

79,0

18

24060

7 G 0,75

10,3

50,0

107,0

18

24061

12 G 0,75

11,0

86,0

169,0

18

24062

18 G 0,75

13,9

130,0

247,0

18

24063

25 G 0,75

15,9

180,0

366,0

18

24064

36 G 0,75

19,6

259,0

540,0

18

24065

42 G 0,75

21,5

302,0

630,0

18

24066

3 G 1

5,4

29,0

69,0

17

24067

4 G 1

5,9

38,4

86,0

17

24068

5 G 1

6,7

48,0

101,0

17

24069

7 G 1

11,1

67,0

140,0

17

24070

12 G 1

12,0

115,0

227,0

17

24071

18 G 1

14,8

173,0

351,0

17

24072

25 G 1

17,2

240,0

489,0

17

24073

3 G 1,5

6,4

43,0

88,0

16

24074

4 G 1,5

7,0

58,0

110,0

16

24075

5 G 1,5

7,8

72,0

130,0

16

24076

7 G 1,5

13,0

101,0

182,0

16

24077

12 G 1,5

14,2

173,0

319,0

16

24078

18 G 1,5

17,5

259,0

420,0

16

24079

25 G 1,5

20,1

360,0

604,0

16

24080

4 G 2,5

8,8

96,0

172,0

14

24081

5 G 2,5

9,8

120,0

219,0

14

24082

7 G 2,5

16,1

168,0

303,0

14

24083

12 G 2,5

17,8

288,0

504,0

14

24084

18 G 2,5

21,8

432,0

754,0

14

24085

25 G 2,5

24,4

600,0

940,0

14
