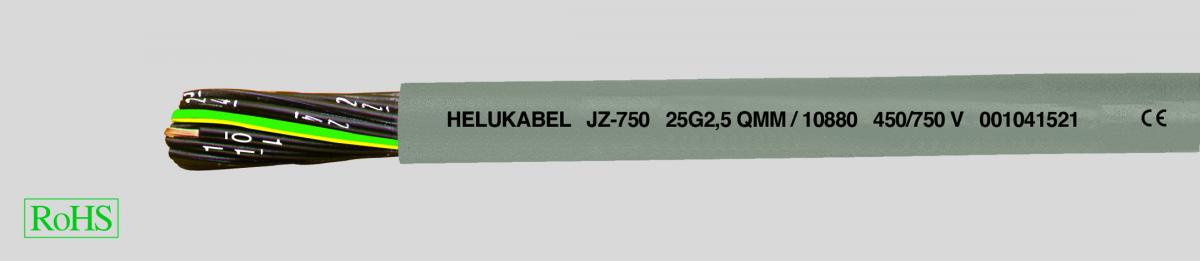

JZ-750 - гибкий, с цифровой маркировкой жил, 750 В, с разметкой метража
-
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Оболочка идентична H05VV-F по VDE 0281 ч. 13 и IEC 60227/7 тип 227 IEC 75, без повышенной маслостойкости
-
Температурный диапазон
-
подвижно от -15 °C1) до +80 °C
-
стационарно от -40 °C до +80 °C
-
Номинальное напряжение U0/U 450/750 В
-
Испытательное напряжение 4000 В
-
Напряжение пробоя мин. 8000 В
-
Сопротивление изоляции мин. 20 МОм x км
-
Минимальный радиус изгиба
-
подвижно 7,5x Ø кабеля
-
стационарно 4x Ø кабеля
-
Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
-
1) Испытан при низких температурах на изгиб, ударную нагрузку, растяжение в соответствии с VDE 0473 часть 811-1-4, EN 60811-1-4
-
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл.
-
Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3/DIN EN 50363-3
-
Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
-
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
-
Повивная скрутка жил с оптимальным шагом
-
Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
-
Цвет оболочки – серый (RAL 7001)
-
С разметкой метража
-
В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
-
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземления
-
x = без желто-зеленой жилы заземления (OZ)
-
Пригодность для чистых помещений протестирована на аналогах. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе. Дополнительную информацию см. во введении.
-
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий там, где согласно расширенному международному стандарту задействованы PVC-оболочки с повышенным номинальным напряжением, например, в качестве измерительных и контрольных кабелей в станках, конвейерах, сталелитейном производстве и т.п. Применяются в сухих и влажных помещениях, не предназначены для прокладки на открытом воздухе. Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции.
-
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
10800
|
2 x 0,5
|
5,7
|
9,6
|
48,0
|
20
|
|
10801
|
3 G 0,5
|
6,0
|
14,5
|
65,0
|
20
|
|
10802
|
4 G 0,5
|
6,8
|
20,0
|
81,0
|
20
|
|
10803
|
5 G 0,5
|
7,4
|
24,0
|
98,0
|
20
|
|
10804
|
7 G 0,5
|
8,3
|
34,0
|
123,0
|
20
|
|
10805
|
8 G 0,5
|
9,1
|
38,0
|
155,0
|
20
|
|
10806
|
10 G 0,5
|
10,0
|
48,0
|
180,0
|
20
|
|
10807
|
12 G 0,5
|
10,8
|
58,0
|
208,0
|
20
|
|
10808
|
14 G 0,5
|
11,7
|
67,0
|
248,0
|
20
|
|
10809
|
16 G 0,5
|
12,5
|
76,0
|
260,0
|
20
|
|
10810
|
18 G 0,5
|
13,2
|
87,0
|
285,0
|
20
|
|
10811
|
21 G 0,5
|
13,8
|
96,0
|
375,0
|
20
|
|
10812
|
25 G 0,5
|
15,5
|
118,0
|
400,0
|
20
|
|
10813
|
30 G 0,5
|
16,6
|
144,0
|
475,0
|
20
|
|
10814
|
40 G 0,5
|
18,7
|
192,0
|
590,0
|
20
|
|
10815
|
50 G 0,5
|
21,5
|
240,0
|
710,0
|
20
|
|
10816
|
61 G 0,5
|
23,0
|
293,0
|
880,0
|
20
|
|
10817
|
2 x 0,75
|
6,2
|
15,0
|
60,0
|
18
|
|
10818
|
3 G 0,75
|
6,5
|
22,0
|
78,0
|
18
|
|
10819
|
4 G 0,75
|
7,3
|
29,0
|
104,0
|
18
|
|
10820
|
5 G 0,75
|
8,0
|
36,0
|
116,0
|
18
|
|
10821
|
7 G 0,75
|
8,9
|
51,0
|
148,0
|
18
|
|
10822
|
8 G 0,75
|
9,6
|
58,0
|
160,0
|
18
|
|
10823
|
10 G 0,75
|
10,7
|
72,0
|
195,0
|
18
|
|
10824
|
12 G 0,75
|
11,6
|
87,0
|
248,0
|
18
|
|
10825
|
15 G 0,75
|
13,2
|
108,0
|
295,0
|
18
|
|
10826
|
18 G 0,75
|
14,1
|
130,0
|
346,0
|
18
|
|
10827
|
21 G 0,75
|
14,8
|
151,0
|
395,0
|
18
|
|
10828
|
25 G 0,75
|
16,6
|
180,0
|
505,0
|
18
|
|
10829
|
34 G 0,75
|
19,3
|
245,0
|
684,0
|
18
|
|
10830
|
41 G 0,75
|
20,9
|
296,0
|
780,0
|
18
|
|
10831
|
50 G 0,75
|
22,9
|
360,0
|
940,0
|
18
|
|
10832
|
61 G 0,75
|
24,5
|
440,0
|
1125,0
|
18
|
|
10833
|
2 x 1
|
6,6
|
20,0
|
80,0
|
17
|
|
10834
|
3 G 1
|
7,0
|
29,0
|
92,0
|
17
|
|
10835
|
3 x 1
|
7,0
|
29,0
|
92,0
|
17
|
|
10836
|
4 G 1
|
7,8
|
39,0
|
122,0
|
17
|
|
10837
|
4 x 1
|
7,8
|
39,0
|
122,0
|
17
|
|
10838
|
5 G 1
|
8,6
|
48,0
|
137,0
|
17
|
|
10839
|
7 G 1
|
9,5
|
68,0
|
186,0
|
17
|
|
10840
|
7 x 1
|
9,5
|
68,0
|
186,0
|
17
|
|
10841
|
8 G 1
|
10,3
|
77,0
|
240,0
|
17
|
|
10842
|
12 G 1
|
12,7
|
116,0
|
293,0
|
17
|
|
10843
|
14 G 1
|
13,4
|
134,0
|
340,0
|
17
|
|
10844
|
16 G 1
|
14,4
|
154,0
|
400,0
|
17
|
|
10845
|
18 G 1
|
15,1
|
173,0
|
437,0
|
17
|
|
10846
|
21 G 1
|
16,1
|
205,0
|
505,0
|
17
|
|
10847
|
25 G 1
|
18,0
|
240,0
|
606,0
|
17
|
|
10848
|
34 G 1
|
20,9
|
326,0
|
770,0
|
17
|
|
10849
|
41 G 1
|
22,6
|
394,0
|
880,0
|
17
|
|
10850
|
50 G 1
|
24,8
|
480,0
|
1400,0
|
17
|
|
10851
|
61 G 1
|
26,5
|
586,0
|
1450,0
|
17
|
|
10852
|
2 x 1,5
|
7,2
|
29,0
|
90,0
|
16
|
|
10853
|
3 G 1,5
|
7,8
|
43,0
|
120,0
|
16
|
|
10854
|
3 x 1,5
|
7,8
|
43,0
|
120,0
|
16
|
|
10855
|
4 G 1,5
|
8,5
|
58,0
|
150,0
|
16
|
|
10856
|
4 x 1,5
|
8,5
|
58,0
|
155,0
|
16
|
|
10857
|
5 G 1,5
|
9,6
|
72,0
|
177,0
|
16
|
|
10858
|
7 G 1,5
|
10,4
|
101,0
|
220,0
|
16
|
|
10859
|
8 G 1,5
|
11,4
|
115,0
|
248,0
|
16
|
|
10860
|
9 G 1,5
|
12,5
|
130,0
|
278,0
|
16
|
|
10861
|
12 G 1,5
|
14,1
|
173,0
|
364,0
|
16
|
|
10862
|
14 G 1,5
|
14,9
|
202,0
|
390,0
|
16
|
|
10863
|
16 G 1,5
|
16,0
|
230,0
|
490,0
|
16
|
|
10864
|
18 G 1,5
|
17,0
|
259,0
|
550,0
|
16
|
|
10865
|
21 G 1,5
|
18,0
|
302,0
|
670,0
|
16
|
|
10866
|
25 G 1,5
|
20,2
|
360,0
|
745,0
|
16
|
|
10867
|
32 G 1,5
|
22,6
|
461,0
|
810,0
|
16
|
|
10868
|
34 G 1,5
|
23,4
|
490,0
|
1010,0
|
16
|
|
10869
|
42 G 1,5
|
25,5
|
605,0
|
1115,0
|
16
|
|
10870
|
50 G 1,5
|
27,9
|
720,0
|
1430,0
|
16
|
|
10871
|
61 G 1,5
|
30,0
|
878,0
|
1750,0
|
16
|
|
10872
|
2 x 2,5
|
8,6
|
48,0
|
110,0
|
14
|
|
10873
|
3 G 2,5
|
9,3
|
72,0
|
190,0
|
14
|
|
10874
|
4 G 2,5
|
10,2
|
96,0
|
240,0
|
14
|
|
10875
|
5 G 2,5
|
11,4
|
120,0
|
270,0
|
14
|
|
10876
|
7 G 2,5
|
12,6
|
168,0
|
350,0
|
14
|
|
10877
|
12 G 2,5
|
16,9
|
288,0
|
600,0
|
14
|
|
10878
|
14 G 2,5
|
18,2
|
336,0
|
870,0
|
14
|
|
10879
|
18 G 2,5
|
20,4
|
432,0
|
1050,0
|
14
|
|
10880
|
25 G 2,5
|
24,4
|
600,0
|
1170,0
|
14
|
|
