- Кабель со специальной PVC-оболочкой в соответствии с DIN VDE 0285-525-2-51/DIN EN 50525-2-51, но толщина стенки изоляции рассчитана на 1 кВ в соответствии со станд. UL 758 тип 21179
- Температурный диапазон
- подвижно от -5°C до +80°C
- стационарно от -40°C до +80°C
- Номинальное напряжение 1000 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
- Сопротивление изоляции мин. 20 МОм x км
- Допустимая токовая нагрузка в соответствии с VDE 0298 часть 4
- Минимальный радиус изгиба
- подвижно 7,5x Ø кабеля
- стационарно 4x Ø кабеля
- Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок
- в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из специального PVC, TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Внешняя оболочка из специального PVC, TМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1 и класс 43 в соотв. с UL-станд. 1581

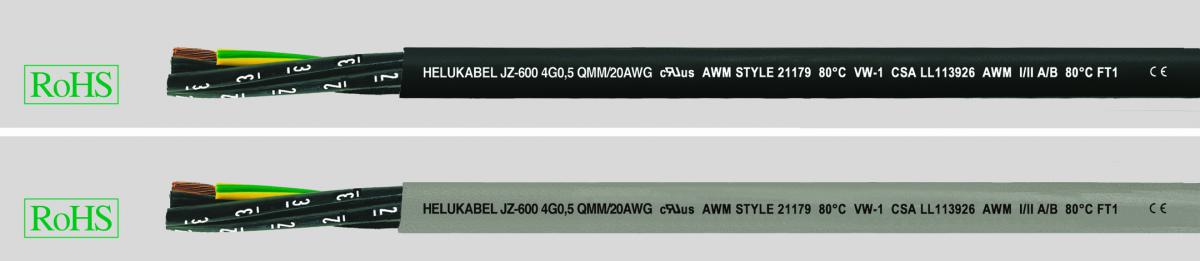

- Цвет оболочки - чёрный (RAL 9005) или серый (RAL 7001)
- С разметкой метража
- В целом маслостойкий, показатели маслостойкости/химической стойкости см. табл. в приложении
- Устойчивый к УФ-излучению (исполнение с чёрной оболочкой)
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B), UL VW-1, CSA FT1
- G = с желто-зеленой жилой заземления
- x = без жилы заземления (OZ)
- Аналоги с экраном:
- JZ-600-Y-CY UL/CSA
- Кабель со специальной PVC-оболочкой предназначен для эксплуатации в системах измерения, контроля и управления в металлообрабатывающих станках, транспортёрах и конвейерах, поточных линиях, при производстве промышленного оборудования, на металлургических и сталеплавильных заводах. Применяется при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения в сухих, влажных помещениях и на открытом воздухе (при стационарной прокладке, исполнение с чёрной оболочкой). Не предназначен для прокладки в земле или в воде. Короткий шаг нумерации жил позволяет определить маркировку при снятии даже небольших участков изоляции.
- Применяется преимущественно в южно-европейских и арабских странах, а также в восточных государствах.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
AWG-номер |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
|
|---|---|---|---|---|---|---|
|
Цвет черный |
||||||
|
11815 |
2 x 0,5 |
20 |
6,4 |
9,6 |
56,0 |
|
|
11816 |
3 G 0,5 |
20 |
6,8 |
14,4 |
68,0 |
|
|
11817 |
4 G 0,5 |
20 |
7,6 |
19,0 |
100,0 |
|
|
11818 |
5 G 0,5 |
20 |
8,2 |
24,0 |
117,0 |
|
|
11819 |
7 G 0,5 |
20 |
9,8 |
33,6 |
138,0 |
|
|
11820 |
12 G 0,5 |
20 |
12,2 |
58,0 |
200,0 |
|
|
11821 |
18 G 0,5 |
20 |
14,4 |
86,0 |
276,0 |
|
|
11822 |
25 G 0,5 |
20 |
17,2 |
120,0 |
335,0 |
|
|
11823 |
2 x 0,75 |
19 |
6,8 |
14,4 |
66,0 |
|
|
11824 |
3 G 0,75 |
19 |
7,2 |
21,6 |
74,0 |
|
|
11825 |
4 G 0,75 |
19 |
8,0 |
29,0 |
126,0 |
|
|
11826 |
5 G 0,75 |
19 |
8,8 |
36,0 |
140,0 |
|
|
11827 |
7 G 0,75 |
19 |
10,7 |
50,0 |
190,0 |
|
|
11828 |
12 G 0,75 |
19 |
13,1 |
86,0 |
257,0 |
|
|
11829 |
18 G 0,75 |
19 |
15,6 |
130,0 |
362,0 |
|
|
11830 |
25 G 0,75 |
19 |
18,9 |
180,0 |
486,0 |
|
|
11831 |
2 x 1 |
18 |
7,4 |
19,2 |
80,0 |
|
|
11832 |
3 G 1 |
18 |
8,0 |
29,2 |
96,0 |
|
|
11833 |
4 G 1 |
18 |
8,8 |
38,4 |
100,0 |
|
|
11834 |
5 G 1 |
18 |
9,8 |
48,0 |
130,0 |
|
|
11835 |
7 G 1 |
18 |
11,7 |
67,0 |
170,0 |
|
|
11836 |
12 G 1 |
18 |
14,5 |
115,0 |
290,0 |
|
|
11837 |
18 G 1 |
18 |
17,3 |
173,0 |
405,0 |
|
|
11838 |
25 G 1 |
18 |
21,1 |
240,0 |
570,0 |
|
|
11839 |
2 x 1,5 |
16 |
8,4 |
29,0 |
95,0 |
|
|
11840 |
3 G 1,5 |
16 |
9,1 |
43,0 |
112,0 |
|
|
11841 |
4 G 1,5 |
16 |
9,9 |
58,0 |
139,0 |
|
|
11842 |
5 G 1,5 |
16 |
11,0 |
72,0 |
170,0 |
|
|
11843 |
7 G 1,5 |
16 |
13,3 |
101,0 |
225,0 |
|
|
11844 |
12 G 1,5 |
16 |
16,6 |
173,0 |
370,0 |
|
|
11845 |
18 G 1,5 |
16 |
19,7 |
259,0 |
520,0 |
|
|
11846 |
25 G 1,5 |
16 |
23,9 |
360,0 |
730,0 |
|
|
11847 |
2 x 2,5 |
14 |
9,4 |
48,0 |
160,0 |
|
|
11848 |
3 G 2,5 |
14 |
9,9 |
72,0 |
175,0 |
|
|
11849 |
4 G 2,5 |
14 |
11,1 |
96,0 |
203,0 |
|
|
11850 |
5 G 2,5 |
14 |
12,4 |
120,0 |
251,0 |
|
|
11851 |
7 G 2,5 |
14 |
15,0 |
168,0 |
330,0 |
|
|
11852 |
12 G 2,5 |
14 |
18,4 |
288,0 |
553,0 |
|
|
11853 |
18 G 2,5 |
14 |
22,0 |
432,0 |
795,0 |
|
|
11854 |
25 G 2,5 |
14 |
26,9 |
600,0 |
1110,0 |
|
|
11855 |
2 x 4 |
12 |
11,4 |
77,0 |
180,0 |
|
|
11856 |
3 G 4 |
12 |
12,3 |
115,0 |
230,0 |
|
|
11857 |
4 G 4 |
12 |
13,8 |
154,0 |
310,0 |
|
|
11858 |
5 G 4 |
12 |
15,3 |
192,0 |
410,0 |
|
|
11859 |
7 G 4 |
12 |
16,8 |
269,0 |
540,0 |
|
|
11860 |
12 G 4 |
12 |
22,9 |
461,0 |
860,0 |
|
|
11861 |
3 G 6 |
10 |
14,1 |
173,0 |
370,0 |
|
|
11862 |
4 G 6 |
10 |
15,6 |
230,0 |
430,0 |
|
|
11863 |
5 G 6 |
10 |
17,3 |
288,0 |
650,0 |
|
|
11864 |
7 G 6 |
10 |
19,3 |
403,0 |
860,0 |
|
|
11865 |
3 G 10 |
8 |
16,5 |
288,0 |
660,0 |
|
|
11866 |
4 G 10 |
8 |
18,1 |
384,0 |
790,0 |
|
|
11867 |
5 G 10 |
8 |
20,5 |
480,0 |
960,0 |
|
|
11868 |
7 G 10 |
8 |
22,5 |
672,0 |
1300,0 |
|
|
11869 |
3 G 16 |
6 |
19,6 |
461,0 |
760,0 |
|
|
11870 |
4 G 16 |
6 |
21,7 |
614,0 |
1100,0 |
|
|
11871 |
5 G 16 |
6 |
24,2 |
768,0 |
1600,0 |
|
|
11872 |
7 G 16 |
6 |
25,7 |
1075,0 |
1890,0 |
|
|
11873 |
3 G 25 |
4 |
24,0 |
720,0 |
1450,0 |
|
|
11874 |
4 G 25 |
4 |
26,9 |
960,0 |
1600,0 |
|
|
11875 |
5 G 25 |
4 |
29,4 |
1200,0 |
2050,0 |
|
|
11876 |
7 G 25 |
4 |
32,8 |
1680,0 |
2900,0 |
|
