М12, штекер прямой / разъём прямой, двусторонний, 3-х, 4-х и 5-ти контактный

  • Сертификаты:
  • Допуск UL/cUL
  • Изготовление
  • в соответствии с VDE
  • Температурный диапазон:
  • стационарно от -40 °C до +120 °C
  • подвижно от -30 °C до +120 °C
  • Номинальное напряжение:
  • 300 В
  • Испытательное напряжение:
  • 2000 В
  • Минимальный радиус изгиба:
  • прибл. 7,5 x Ø кабеля
  • (для гибкого применения)
  • Скорость перемещения:
  • макс. 3,3 м/с при 5 м (длина горизонтального перемещения)
  • Ускорение:
  • макс. 5 м/с²
  • Циклы переменных изгибов и скручиваний:
  • мин. 10 млн.
  • Нагрузка при кручении:
  • +/- 360°/м
  • Конструкция (3-pin)
  • Медные проводники, 42 x 0,10 мм
  • Изоляция жил – полиэфирная, черн., син., коричн.
  • Жилы скручены в слои
  • Оболочка из специальной смеси
  • стойкий к сварочным брызгам, матовый, с низким трением, самозатухающий и не распространяющий горения (в соответствии с VDE 0472 раздел 804 тест B, IEC 60332-1)
  • Цвет оболочки: черный
  • Внешний диаметр 4,9 +/-0,2 мм
  • Конструкция (4-pin)
  • Медные проводники, 42 x 0,10 мм
  • Изоляция жил – полиэфирная, черн., коричн., бел., син.
  • Жилы скручены в слои
  • Оболочка из специальной смеси
  • стойкий к сварочным брызгам, матовый, с низким трением, самозатухающий и не распространяющий горения (в соответствии с VDE 0472 раздел 804 тест B, IEC 60332-1)
  • Цвет оболочки: черный
  • Внешний диаметр 4,9 +/-0,2 мм
  • высокая маслостойкость
  • в соотв. с VDE 0473 ч. 811-2-1
  • высокая стойкость к кислотам, щелочам и растворителям
  • несшитый
  • стойкий к сварочным брызгам
  • пригоден для вторичной переработки
  • безгалогеновый
  • не содержит силикона и кадмия
  • не содержит веществ, разрушающих лакокрасочные покрытия
  • выдерживает очень высокие механические нагрузки
  • стойкий к истиранию
  • износостойкий
  • сверхгибкий
  • устойчивый к УФ-излучению
  • соответствует ROHS
  • соответствует CE
  • * Для стандартного варианта с 2 светодиодами, цвета: желтый, зеленый.
  • Для 3 светодиодов, цвета: белый, желтый, зеленый – по запросу.

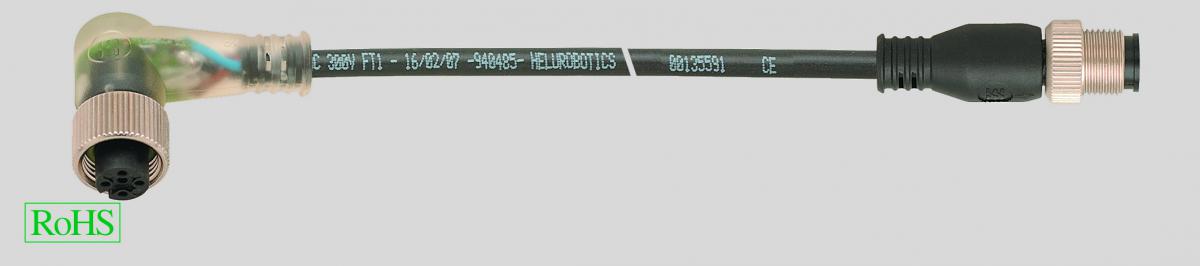

  • ** Специальный кабель ROBOFLEX®-recycle, прямой штекер M12 и угловой, оконцован с двух сторон, 5-pin.
  • Поставляется по запросу.
  • Кабели с этим новым материалом оболочки отвечают требованиям к высоким механическим нагрузкам, истиранию, скручиванию, обладают устойчивостью к порезам и задирам, переменным изгибам и маслам. Используются в оборудовании автоматизации, машино- и приборостроении, производстве инструментов для перемещения и сварки, монтажной техники и манипуляторов, в сварочных роботах, станках и сталелитейном производстве.
  • Абсолютно новым свойством этого кабеля является стойкость к сварочным брызгам.
  • Разработанный нами новый несшитый термопластичный эластомер пригоден для полной переработки.
  • В отличие от него, стандартные сшитые термопластичные эластомеры не допускают переработки и являются источником немалой экологической нагрузки.
  • Это может представлять особый интерес для заказчиков, имеющих сертифицированную систему экологического менеджмента по DIN EN ISO14001 и поэтому придающих большое значение использованию материалов, которые допускают переработку.
  • Существенно больший срок службы, по сравнению с представленными на рынке кабелями, благодаря сверхгибкому применению, например, для роботов (скручивание) и в буксируемых цепях (динамическая нагрузка).

Stecker gerade / Buchse gerade ohne LED

Артикул №

Тип кабеля
/ сечение
мм²

Длина

m

Тип штекера

Вес меди

кг / 1000 шт.











671341

ROBOFLEX-recycle   3 x 0,34

1,0

Stecker gerade / Buchse gerade o. LED

9,8

-





670750

ROBOFLEX-recycle   3 x 0,34

1,5

Stecker gerade / Buchse gerade o. LED

14,7

-





670751

ROBOFLEX-recycle   3 x 0,34

3,0

Stecker gerade / Buchse gerade o. LED

29,4

-





670752

ROBOFLEX-recycle   3 x 0,34

5,0

Stecker gerade / Buchse gerade o. LED

49,0

-





670753

ROBOFLEX-recycle   3 x 0,34

10,0

Stecker gerade / Buchse gerade o. LED

98,0

-





670771

ROBOFLEX-recycle   4 x 0,34

1,0

Stecker gerade / Buchse gerade o. LED

13,1

-





670774

ROBOFLEX-recycle   4 x 0,34

1,5

Stecker gerade / Buchse gerade o. LED

19,7

-





670775

ROBOFLEX-recycle   4 x 0,34

3,0

Stecker gerade / Buchse gerade o. LED

39,3

-





670776

ROBOFLEX-recycle   4 x 0,34

5,0

Stecker gerade / Buchse gerade o. LED

65,5

-





670777

ROBOFLEX-recycle   4 x 0,34

10,0

Stecker gerade / Buchse gerade o. LED

131,0

-





671493

ROBOFLEX-recycle   5 x 0,34

1,0

Stecker gerade / Buchse gerade o. LED

16,5

-





671494

ROBOFLEX-recycle   5 x 0,34

1,5

Stecker gerade / Buchse gerade o. LED

24,8

-





671496

ROBOFLEX-recycle   5 x 0,34

3,0

Stecker gerade / Buchse gerade o. LED

49,5

-





671497

ROBOFLEX-recycle   5 x 0,34

5,0

Stecker gerade / Buchse gerade o. LED

82,5

-





671499

ROBOFLEX-recycle   5 x 0,34

10,0

Stecker gerade / Buchse gerade o. LED

165,0

-
