Высочайшая точность и надежность благодаря мембране из нержавеющей стали
Преобразователи давления серии TPS20 комплектуются мембраной из нержавеющей стали и позволяют измерять широкий диапазон давления с высокой точностью и надежностью. Благодаря превосходным рабочим характеристикам и богатому выбору исполнений приборы этой серии отлично подходят для многих областей применения
| Серия | TPS20 | |
| Рабочие среды | Пар, жидкость, текучие среды (кроме сред коррозионных для SUS316) | |
| Диапазон измерений | -760 мм рт. ст. ... 0–30 кг/см2 (смешанное давление); // 0–0,2–350 кг/см2(манометрическое давление); // 0–1,0–35 кг/см2 (абсолютное давление) | |
| Допустимое превышение давления | 300 % от диапазона измерений | |
| Электрические характеристики | Напряжение питания | 15–35 В= |
| Выход | 4–20 мА | |
| Сопротивление нагрузки | Не менее 600 Ом | |
| Потребляемая мощность | 0,5 Вт | |
| Точность | Линейность |
±0,3 % п. ш. (-10...+50 °C); ±0,5 % п. ш. (+50...+70 °C) |
| Гистерезис | ±0,3 % п. ш. | |
| Температурная характеристика | Ноль | ±0,03 % п. ш. |
| Диапазон | ±0,03 % п. ш. (при +25 °C) | |
| Время отклика | Макс. 100 мс | |
| Тип штуцера | PF 3/8 (стандартный), PT 3/8, PT 1/2 | |
| Условия хранения и эксплуатации | Температура окружающей среды | -10...+70 °C |
| Влажность | 5–95 % относительной влажности | |
| Материалы | Уплотнение: нержавеющая сталь марки SUS316. Уплотнительное кольцо: фторсодержащий каучук. Мембрана: SUS316. Соединения: SUS316 | |
| Степень защиты | Брызгозащита | |
| Сертификация | CE | |
| Масса | Приблиз. 320 г (разъем с клеммным присоединением) | |
※п. ш. (полная шкала) — номинальный диапазон. ※ Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
Отличительные особенности
* Измерение давления газа, жидкости и пара.
* Выходы передачи данных 4–20 мА.
* Мембрана из нержавеющей стали обеспечивает высокую точность измерений (±0,3 % п. ш.).

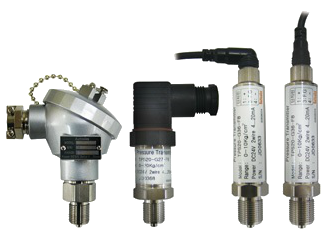

* Широкий выбор исполнений: разъем с клеммным присоединением, разъем DIN, кабельный разъем.
* Функции сброса при пересечении нуля и настройки диапазона (разъем с клеммным присоединением).
