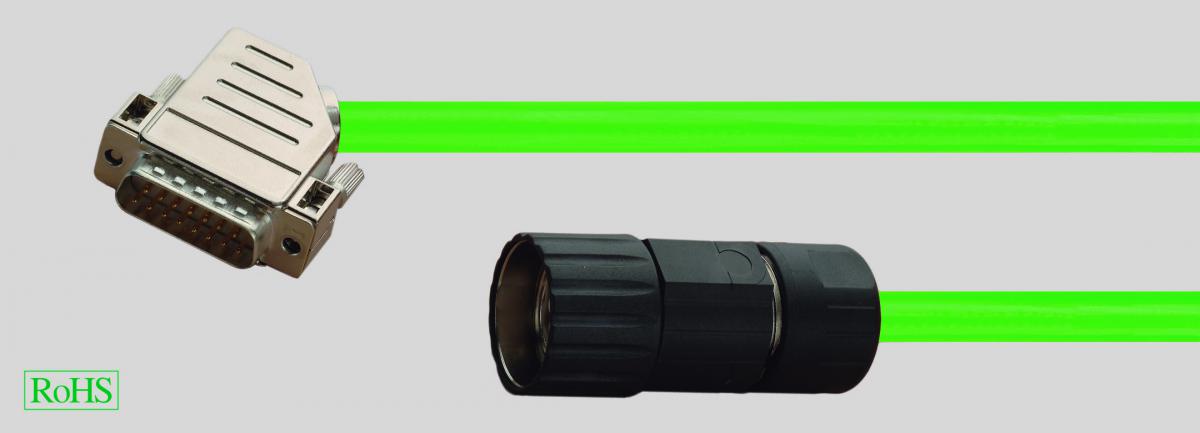

Кабели обратной связи,для подвижной прокладки, в собранном виде

DataSheet:

  • Температурный диапазон
  • подвижно от -10 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Радиус изгиба
  • подвижно 12xØ кабеля
  • стационарно 8xØ кабеля
  • Макс. ускорение 4 м/с2
  • Циклы изгибов
  • 5 млн. при ≥ 12x Ø кабеля
  • Рабочее напряжение 30 В
  • Испытательное напряжение 1500 В
  • Сопротивление изоляции ≥ 100 МОм x км
  • Медные проводники
  • Полиолефиновая изоляция жил
  • Общий экран луженая медная оплетка
  • Покрытие пр. 85%
  • Внешняя оболочка – PVC-материал
  • Цвет оболочки оранжевый
  • Структура/цветовой код
  • (2x0,5+4x2x0,25) бел., коричн., коричн.+зел., красн.+черн., син.+фиол., сер.+роз.
  • (2x1,0+4x2x0,25) бел., коричн., коричн.+зел., красн.+черн., син.+фиол., сер.+роз.
  • Следует соблюдать руководство по монтажу для прокладки кабелей в буксируемых цепях (подвижных кабель-каналах) и указания производителей двигателей и контроллеров по максимально допустимой длине кабеля.
  • Данный высококачественный готовый кабель подключения датчиков предназначен для использования при высоких механических нагрузках. Специальная внешняя PVC-оболочка позволяет применять кабель во многих отраслях, например, в машино- и приборостроении.
  • Предназначены, в первую очередь, для использования при малых радиусах изгиба и высоких ускорениях. Готовые (предварительно собранные) кабели можно выполнить любой длины и с индивидуальными изменениями по требованию заказчика.



Обозначение
Helukabel

Helukabel

Арт.№



Geberleitung 4374 PVC

660752



Geberleitung 4042 PVC

660753



Geberleitung 4375 PVC

660754



Geberleitung 4103 PVC

660755



Geberleitung 4200 PVC

660756
