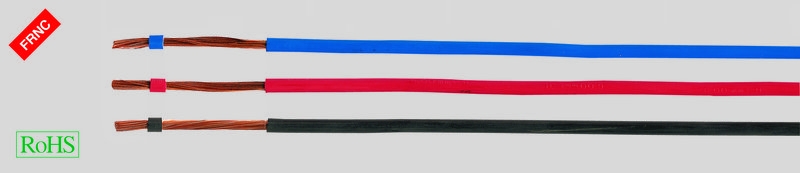

H07Z-K Barrel rubber insulated single core, halogen-free

DataSheet:

  • Одножильные провода с изоляцией, выделяющей незначительное количество дыма и коррозионных газов при горении в соответствии с  DIN VDE 0285-525-3-41 /DIN EN 50525-3-41
  • Сопротивление проводника в соответствии с DIN VDE 0295 кл. 5
  • Температурный диапазон от -40°C до +90°C
  • Допустимая рабочая температура проводника +90°C
  • Номинальное напряжение
  • H05Z-K = U0/U 300/500 В
  • H07Z-K = U0/U 450/750 В
  • Испытательное напряжение 2500 В
  • Сопротивление изоляции при 90°C
  • в соответствии с DIN VDE 0282 часть 9
  • Минимальный радиус изгибаfest verlegt
  • Ø провода ≤ 8 mm: 4xØ провода
  • Ø провода > 8-12 mm: 5xØ провода
  • Ø провода > 12 mm: 6xØ провода
  • Стойкость к радиации до 20x106 сДж/кг (до 20 Мрад)
  • Жилы из тонких медных проволок
  • в соответствии с DIN VDE 0295 кл. 5, S 6360 кл. 5, IEC 60228 кл. 5
  • Допустимо применение разделителя
  • Изоляция кабеля из сшитого полиолефина, компаунд EI5 в соответствии с DIN VDE 0207-363-5 / DIN EN 50363-5
  • Маркировка жил см. таблицу ниже
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Воспламеняемость: самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B)
  • Стойкость к озону в соответствии с EN 60811-2-1 / HD 505.2.1
  • Плотность дыма в соответствии с VDE 0482 часть 1034-1+2, DIN EN 61034-1+2 / IEC 61034-1+2, BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816)
  • Отсутствие галогенов в соответствии с DIN VDE 0285-525-1, DIN EN 50525-1
  • приложение B
  • Type H07Z-K
  • Colour yellow only as (H)07Z-K available
  • Безгалогеновый одножильный провод с низким выделением дыма и коррозийных газов при горении применяется в осветительных приборах и другом оборудовании в сухих помещениях, где необходима защита имущества и исключение материального ущерба. Допустима прокладка в трубах, над, внутри и под штукатуркой, в штробах. H07Z-K подходит для защищенной стационарной прокладки в осветительных установках, щитах управления и распределительных устройствах. Такие провода можно использовать при номинальном переменном напряжении до 1000 В, а при постоянном - до 750 В относительно земли.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Номиналь-
ное
сечение

mm²

Ø жилы

мин. - макс.

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

sw

gn-ge

blau

braun

rot

weiß

grau

vio

d-bl

gelb

or

u-blau

Артикул №

52845

52846

52847

52848

52849

52850

52851

52852

52853



52855



1,5

2,8 - 3,5

14,4

24,0

-

-

-

-

-

-

-

-

-



-



Артикул №

52857

52858

52859

52860

52861

52862

52863

52864

52865



52867



2,5

3,4 - 4,3

24,0

35,0

-

-

-

-

-

-

-

-

-



-
