- Специальный экранированный кабель для буксируемых цепей
- UL-Style 20234
- Температурный диапазон
- подвижно от -40 °C до +80 °C
- стационарно от -40°C до +80°C
- Температура монтажа мин. -25°C
- Номинальное напряжение UL 1000 В
- Сопротивление изоляции мин. 100 МОм x км
- Минимальный радиус изгиба 7,5x Ø кабеля
- Сопротивление связи макс. 250 Ом/км
- Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6, IEC 60228 кл. 6
- Специальная изоляция жил
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем слое для 3 жил и более
- Повивная скрутка жил с оптимальным шагом
- Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%, по запросу - алюминиевая плёнка под оплёткой
- Внешняя оболочка из цельного полиуретана в соответствии со станд. UL 1581 табл. 50227
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Безгалогеновый в соответствии с VDE 0482 часть 267/ DIN EN 50267-2-1/ IEC 60754-1 (DIN VDE 0472 часть 815)
- Маслостойкий в соответствии с IEC 60092-350, приложение F
- Поведение при низких температурах при -40°C в соответствии с IEC 60092-350 приложение E
- Устойчив к атмосферным воздействиям, озону и УФ-лучам
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- AWG sizes are approximate equivalent
- values. The actual cross-section is in mm².

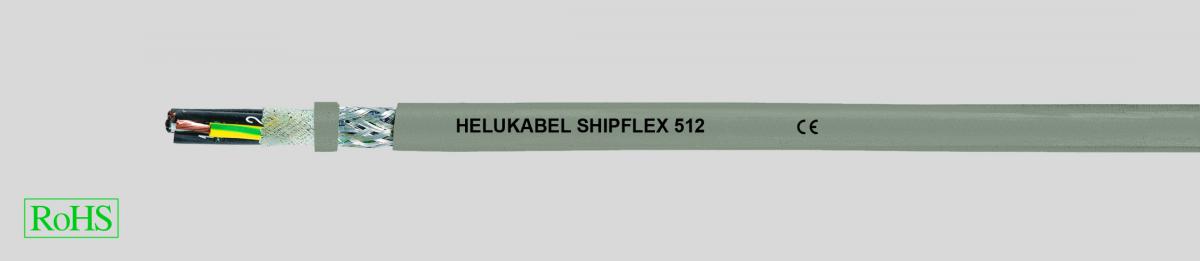

- Кабель HELUKABEL® SHIPFLEX® 512 Single - это новая разработка для буксируемых цепей, протестирован с учётом специфических потребностей и строгих требований применения в прибрежных зонах. Данный кабель, соответствующий двум нормам, имеет сертификат Регистра Ллойда . Внешняя PUR-оболочка с низким коэффициентом трения позволяет использовать кабель в масляной среде и жёстких окружающих условиях. При применении в условиях, выходящих за рамки стандартных, ознакомьтесь с анкетой для буксируемых цепей в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
- ЭМС= Электромагнитная совместимость.
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
AWG-номер |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
|
|---|---|---|---|---|---|---|
|
19864 |
2 x 0,5 |
20 |
6,3 |
35,0 |
50,0 |
|
|
19865 |
3 G 0,5 |
20 |
6,5 |
42,0 |
60,0 |
|
|
19866 |
4 G 0,5 |
20 |
7,0 |
47,0 |
64,0 |
|
|
19867 |
5 G 0,5 |
20 |
7,5 |
56,0 |
79,0 |
|
|
19868 |
7 G 0,5 |
20 |
8,5 |
69,0 |
101,0 |
|
|
19869 |
12 G 0,5 |
20 |
10,0 |
108,0 |
164,0 |
|
|
19870 |
18 G 0,5 |
20 |
11,5 |
145,0 |
227,0 |
|
|
19871 |
25 G 0,5 |
20 |
13,5 |
240,0 |
331,0 |
|
|
19872 |
36 G 0,5 |
20 |
15,2 |
318,0 |
457,0 |
|
|
19873 |
2 x 0,75 |
19 |
7,0 |
40,0 |
65,0 |
|
|
19874 |
3 G 0,75 |
19 |
7,2 |
52,0 |
71,0 |
|
|
19875 |
4 G 0,75 |
19 |
7,8 |
60,0 |
82,0 |
|
|
19876 |
5 G 0,75 |
19 |
8,5 |
71,0 |
97,0 |
|
|
19877 |
7 G 0,75 |
19 |
9,6 |
91,0 |
141,0 |
|
|
19878 |
12 G 0,75 |
19 |
11,5 |
142,0 |
217,0 |
|
|
19879 |
18 G 0,75 |
19 |
13,0 |
212,0 |
304,0 |
|
|
19880 |
25 G 0,75 |
19 |
15,8 |
281,0 |
420,0 |
|
|
19881 |
36 G 0,75 |
19 |
17,5 |
350,0 |
535,0 |
|
|
19882 |
2 x 1 |
18 |
7,4 |
50,0 |
69,0 |
|
|
19883 |
3 G 1 |
18 |
7,7 |
60,0 |
84,0 |
|
|
19884 |
4 G 1 |
18 |
8,5 |
71,0 |
104,0 |
|
|
19885 |
5 G 1 |
18 |
9,0 |
88,0 |
130,0 |
|
|
19886 |
7 G 1 |
18 |
10,4 |
111,0 |
160,0 |
|
|
19887 |
12 G 1 |
18 |
12,4 |
184,0 |
270,0 |
|
|
19888 |
18 G 1 |
18 |
14,3 |
260,0 |
391,0 |
|
|
19889 |
25 G 1 |
18 |
17,0 |
349,0 |
547,0 |
|
|
19890 |
36 G 1 |
18 |
19,0 |
510,0 |
790,0 |
|
|
19891 |
2 x 1,5 |
16 |
8,0 |
63,0 |
90,0 |
|
|
19892 |
3 G 1,5 |
16 |
8,3 |
80,0 |
109,0 |
|
|
19893 |
4 G 1,5 |
16 |
9,2 |
97,0 |
132,0 |
|
|
19894 |
5 G 1,5 |
16 |
10,0 |
119,0 |
169,0 |
|
|
19895 |
7 G 1,5 |
16 |
11,6 |
147,0 |
219,0 |
|
|
19896 |
12 G 1,5 |
16 |
13,8 |
267,0 |
363,0 |
|
|
19897 |
18 G 1,5 |
16 |
16,2 |
374,0 |
496,0 |
|
|
19898 |
25 G 1,5 |
16 |
19,0 |
526,0 |
724,0 |
|
|
19899 |
36 G 1,5 |
16 |
21,5 |
702,0 |
1190,0 |
|
|
19900 |
2 x 2,5 |
14 |
9,5 |
96,0 |
136,0 |
|
|
19901 |
3 G 2,5 |
14 |
10,3 |
144,0 |
179,0 |
|
|
19902 |
4 G 2,5 |
14 |
11,3 |
149,0 |
201,0 |
|
|
19903 |
5 G 2,5 |
14 |
12,4 |
181,0 |
232,0 |
|
|
19904 |
7 G 2,5 |
14 |
14,4 |
255,0 |
357,0 |
|
|
19905 |
12 G 2,5 |
14 |
17,5 |
441,0 |
586,0 |
|
|
19906 |
18 G 2,5 |
14 |
20,3 |
604,0 |
1064,0 |
|
|
19907 |
25 G 2,5 |
14 |
24,2 |
793,0 |
1411,0 |
|
|
19908 |
36 G 2,5 |
14 |
27,2 |
1034,0 |
1623,0 |
|
|
19909 |
3 G 4 |
12 |
11,5 |
174,0 |
257,0 |
|
|
19910 |
4 G 4 |
12 |
12,4 |
230,0 |
324,0 |
|
|
19911 |
5 G 4 |
12 |
13,5 |
274,0 |
401,0 |
|
|
19912 |
6 G 4 |
12 |
15,2 |
295,0 |
456,0 |
|
|
19913 |
7 G 4 |
12 |
16,3 |
316,0 |
511,0 |
|
|
19914 |
3 G 6 |
10 |
13,5 |
240,0 |
343,0 |
|
|
19915 |
4 G 6 |
10 |
15,2 |
305,0 |
427,0 |
|
|
19916 |
5 G 6 |
10 |
16,5 |
442,0 |
562,0 |
|
|
19917 |
6 G 6 |
10 |
17,8 |
471,0 |
628,0 |
|
|
19918 |
7 G 6 |
10 |
19,5 |
505,0 |
692,0 |
|
|
19919 |
3 G 10 |
8 |
17,1 |
367,0 |
731,0 |
|
|
19920 |
4 G 10 |
8 |
19,0 |
549,0 |
992,0 |
|
|
19921 |
5 G 10 |
8 |
20,7 |
607,0 |
1014,0 |
|
|
19922 |
6 G 10 |
8 |
22,0 |
711,0 |
1241,0 |
|
|
19923 |
7 G 10 |
8 |
24,0 |
820,0 |
1491,0 |
|
|
19924 |
3 G 16 |
6 |
19,8 |
692,0 |
1004,0 |
|
|
19925 |
4 G 16 |
6 |
21,8 |
840,0 |
1296,0 |
|
|
19926 |
5 G 16 |
6 |
24,0 |
1050,0 |
1658,0 |
|
