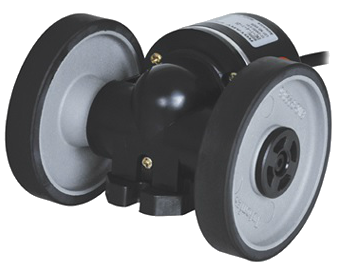

Инкрементальный датчик углового перемещения с мерным колесом
Инкрементальные датчики углового перемещения серии ENC предназначены для измерения длины или скорости движущегося объекта с помощью мерного колеса. Применяются в таком промышленном оборудовании, как упаковочные и текстильные машины. Более того, выходной сигнал приборов этой серии пропорционален единицам измерения международной системы мер.
| Позиция | Инкрементальный датчик линейного перемещения с мерным колесом. | |||
| Разрешение (P/R) | Смотрите разрешение (следующая страница) | |||
| Электрические характеристики | Фаза выходного сигнала | Фаза A, B | ||
| Разность фаз выхода | Разность фаз между A и B : T/4 ± T/8 (T=1 цикл фазы A) | |||
| Управляющий выход | Двухтактный выход | • Низкий - Ток нагрузки : макс. 30 мА, Остаточное напряжение: макс. 0.4В пост.тока | ||
| • Высокий - Ток нагрузки : макс. 10 мА | ||||
| Выходное напряжение (Питающее напряжение 5В пост. тока) : Мин. (Питающее напряжение-2.0)В пост. тока, | ||||
| Выходное напряжение (Питающее напряжение 12-24В пост. тока) : Мин. (Питающее напряжение-3.0)В пост. тока, | ||||
| Выход с открытым коллектором NPN | Ток нагрузки: макс. 30 мА, Остаточное напряжение: Макс. 0.4В пост. Тока | |||
| Выход по напряжению. | Ток нагрузки: макс. 10 мА, Остаточное напряжение: Макс. 0.4В пост. Тока | |||
| Время отклика (подъем/спад) | Двухтактный выход | Макс. 1 мкс | • Условия измерения - Длина кабеля: 2м, I Сток=Макс. 20мА | |
| Выход с открытым коллектором NPN | ||||
| Выход по напряжению. | ||||
| Макс. частота ответа | 180 кГц | |||
| Электропитание | 5В пост. тока ± 5% (колебания P-P: макс. 5%), 12-24В пост. тока ± 5% (колебания P-P: макс. 5%) | |||
| Потребление тока | Макс. 80 мА (отсоединение нагрузки), выход драйвера линии: макс. 50 мА (отсоединение нагрузки) | |||
| Сопротивление изоляции | Мин. 100 МОм (мегаомметр 500В пост. тока между всеми клеммами и корпусом) | |||
| Электрическая прочность диэлектрика | 750В пер. тока 50/60Гц на 1 мин (между всеми клеммами и корпусом) | |||

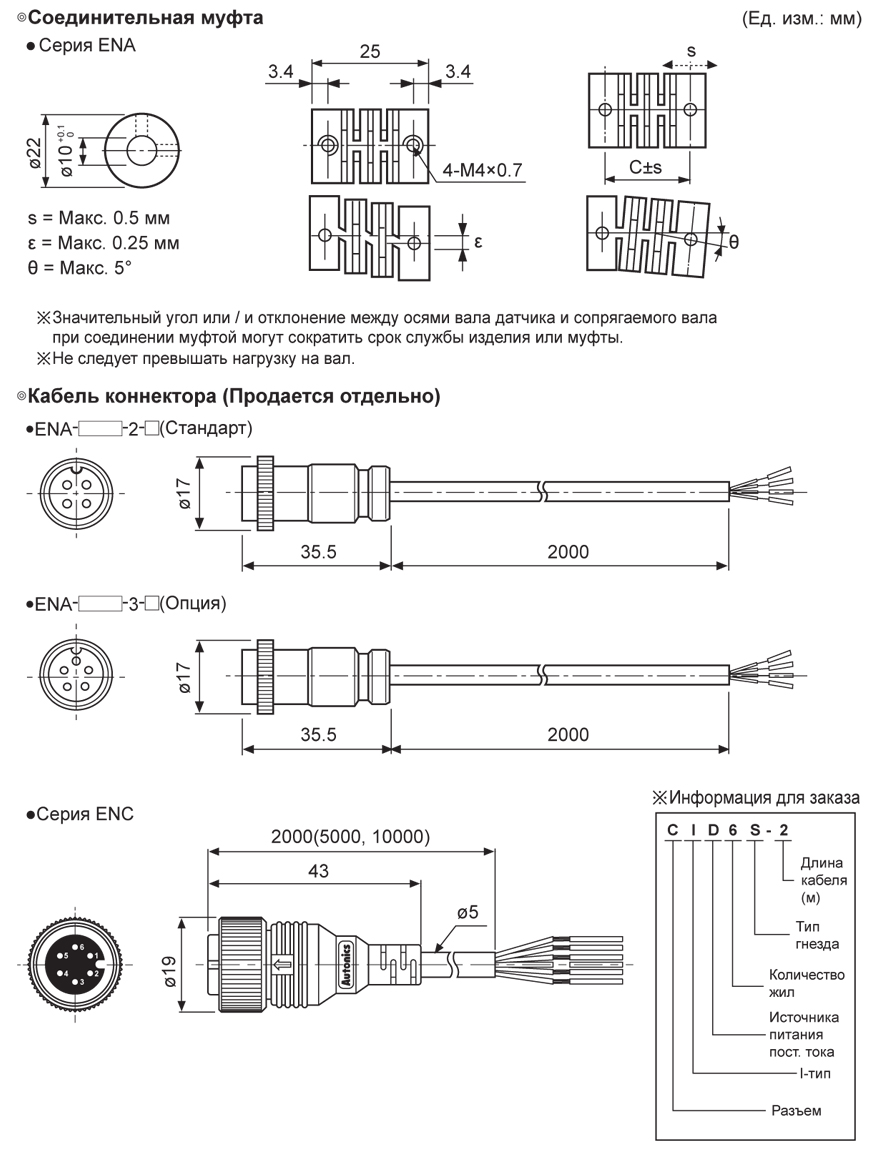

| Соединение | Тип кабеля, кабель с 250-мм соединителем | |||
| Механические характеристики | Пусковой крутящий момент | Зависит от коэффициента трения | ||
| Макс. допустимые обороты※1 | 5000 об./мин | |||
| Вибрация | амплитуда 1.5 мм или 300 м/с2 при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов | |||
| Удар | примерно макс. 75G | |||
| Окружающая среда | Окр. Температура | От -10 до 70°C (в незамороженном состоянии), хранение: от -25 до 85°C | ||
| Окр. Влажность | ОВ от 35 до 85%, хранение: ОВ от 35 до 90% | |||
| Кабель | ø5, 5-жильный, Длина: 2м, Экранированный кабель | |||
| (AWG24, Диаметр жилы: 0.08 мм, Количество жил: 40, Наружный диаметр изоляционного материала: ø1 мм) | ||||
| Защита | IP50 (стандарт МЭК) | |||
| Сертификат. | CE, RoHS | |||
| Масса единицы | Примерно 494 г | |||
※2: Убедитесь, что максимальные частота вращения не допускает превышения максимальной выходной частоты при заданном разрешении энкодера.
[Макс. Частота вращения (об./мин) = Макс. частота отклика / Разрешение х 60 сек]
Сопротивление окружающей среды рассчитывается при отсутствии замерзания или конденсации.
* Предназначен для измерения длины или скорости движущихся объектов с помощью мерного колеса.
* Количество выходных импульсов пропорционально стандартным единицам измерения длины (метрическим или британским).
* Напряжение питания: 5 В-, 12-24 В- (±5%)
