DataSheet:
- Изоляция жил и оболочки – TPE-E/PUR-компаунд
- Температурный диапазон
- подвижно от -30 °C до +80 °C
- стационарно от -50 °C до +80 °C
- Номинальное напряжение
- Кабель Tachofeedback C-PUR = 450 В
- Кабель Incremental feedback C-PUR = 250 В
- Испытательное напряжение
- жила/жила 2000 В
- жила/экран 1000 В
- Сопротивление изоляции мин. 20 МОм x км
- Минимальный радиус изгиба
- подвижно пр. 10x Ø кабеля
- стационарно пр. 5x Ø кабеля
- Сопротивление связи макс. 250 Ом/км
- Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
- Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 кл. 6 или IEC 60228 кл. 6
- Изоляция жил – TPE-материал
- Цветовой код

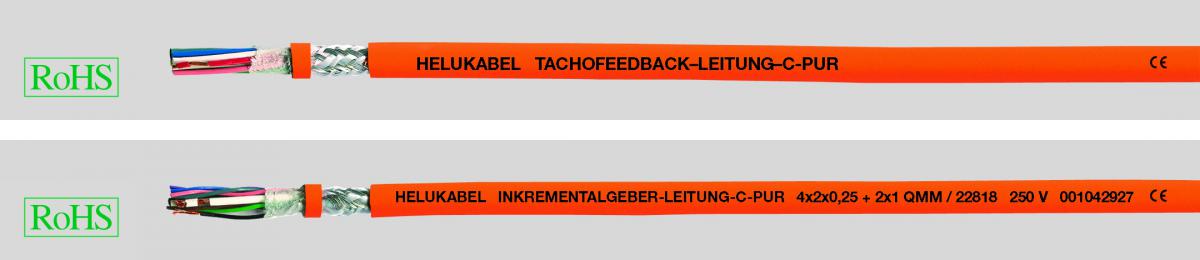

- Кабель Tachofeedback:
- синий, белый, красный, розовый, зеленый, желтый, коричневый, черный, серый
- Кабель Incremental feedback C-PUR:
- коричневый, зеленый/светло-коричневый, черный/красный, белый, фиолетовый/синий, розовый/серый
- Жилы или пары скручены с оптимальным шагом (пары для артикула 22818)
- Обмотка из флиса
- Дренажный проводник
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
- Внешняя оболочка – специальный PUR-(полиуретановый) материал, матовая поверхность
- Цвет оболочки – оранжевый (RAL 2003)
- С разметкой метража
- Внешняя оболочка – специальный PUR-материал, с низким коэффициентом трения и не распространяющий горение
- Стойкость к
- маслам и смазкам
- кислотам и щелочам
- гидравлическим жидкостям
- кислороду и озону
- УФ-излучению
- гидролизу
- микробам
- воздействию воды
- атмосферным явлениям
- Устойчивость к истиранию, порезам и на разрыв
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- В особо сложных условиях применения, выходящих за пределы стандартных решений, рекомендуем заполнить наш специально разработанный опросный лист для буксируемых цепей
- При использовании в буксируемых цепях следует соблюдать инструкцию по монтажу
- Эти два кабеля выполняют разные функции при управлении серводвигателями. Кабель Tachofeedback (обратной связи) служит для регулирования частоты вращения двигателя и измеряет действительные значения. Кабель Incremental feedback (для определения положения и перемещения серводвигателей) используется в качестве гибкого кабеля для тахометров, тормозов и датчиков. Следует применять при высоких механических нагрузках в приборо-, машиностроении и производстве управляющей техники в сухих и влажных помещениях. Предназначен, прежде всего, для непрерывной работы в буксируемых цепях, промышленных роботах и манипуляторах, поскольку обеспечивает бесперебойную передачу данных и сигналов. Имеются дополнительные жилы для электропитания соответствующих элементов. Экранирующая оплетка гарантирует надежную передачу сигналов. За счет оптимальной структуры и использования специально разработанных материалов изоляции и оболочки достигается оптимальное функционирование, длительный срок службы, а также отличное соотношение цены и качества.
- ЭМС = электромагнитная совместимость
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
- CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
кабель для инкрементных датчиков
Арт.№ |
Кол-во жил
|
Внешний Øпр. мм |
Вес медикг / км |
Веспр. кг / км |
AWG-номер |
|---|---|---|---|---|---|
|
22818 |
(4 x 2 x 0,25 + 2 x 1,0) |
8,8 |
65,2 |
105,0 |
24 |
