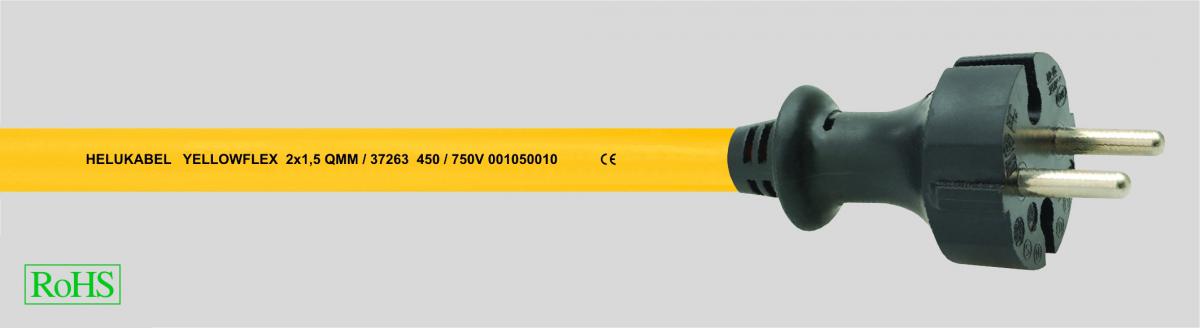

YELLOWFLEX, соединительный кабель

DataSheet:

  • Специальный резиновый кабель в соответствии с DIN VDE 0285-525-2-21 / DIN EN 50525-2-21
  • Температурный диапазон
  • подвижно от -25 °C до +60 °C
  • стационарно от -30 °C до +60 °C
  • Допустимая рабочая температура на проводнике +60 °C
  • Номинальное напряжение U0/U 450/750 В
  • при защищенной и стационарной прокладке U0/U 600/1000 В
  • Максимально допустимое рабочее напряжение при
  • трех- и однофазном переменном токе U0/U 476/825 В
  • при постоянном токе U0/U 619/1238 В
  • Испытательное напряжение 2500 В
  • Минимальный радиус изгиба
  • подвижно  4xØ кабеля
  • при протяжке по роликам  7,5xØ кабеля
  • при намотке на барабан  5xØ кабеля
  • Оконцевание
  • Сторона 1: штекер
  • Сторона 2: 30 мм снятие изоляции + кабельный наконечник
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Резиновая изоляция жил, EI4 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
  • Маркировка жил в соответствии с DIN VDE 0293-308
  • - до 5 жил – цветовая маркировка
  • - от 6 жил – цифровая маркировка
  • от 3 жил – с желто-зеленой жилой заземления
  • Повивная скрутка жил с оптимальным шагом
  • Внешняя оболочка – специальный материал EM2 в соответствии с DIN VDE 0207-363-2-1/DIN EN 50363-2-1
  • Цвет оболочки – желтый (RAL 1021)
  • С разметкой метража
  • Испытания
  • Поведение при возгорании в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тест B)
  • Повышенная стабильность
  • Прочность на разрыв
  • Устойчив к
  • погодным воздействиям
  • гидролизу
  • УФ-излучению
  • В целом устойчив к
  • маслам и смазкам
  • нечувствителен к брызгам при сварке
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления
  • Данные кабели с резиновой изоляцией применяют при максимально высоких требованиях к гибкости и механическим нагрузкам. Используются в строительстве, металлургии, системах отопления и кондиционирования, в машино- и приборостроении, химической промышленности и системах окрашивания, а также в промышленной и бытовой технике. Желтый цвет оболочки свидетельствует о повышенной безопасности. Кабели могут применяться во взрывоопасных зонах в соответствии с DIN VDE 0165.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Артикул №

Тип кабеля
/ сечение
мм²

Длина

m

Тип штекера

Вес меди

кг / 1000 шт.

AWG-номер

orange







650950

YELLOWFLEX   2 x 1,0

2,0

Zentralkonturenstecker

38,0

17





650951

YELLOWFLEX   2 x 1,0

3,0

Zentralkonturenstecker

57,0

17





650952

YELLOWFLEX   2 x 1,0

5,0

Zentralkonturenstecker

95,0

17





650953

YELLOWFLEX   2 x 1,0

10,0

Zentralkonturenstecker

190,0

17





650958

YELLOWFLEX   2 x 1,5

2,0

Zentralkonturenstecker

58,0

16





650959

YELLOWFLEX   2 x 1,5

3,0

Zentralkonturenstecker

87,0

16





650960

YELLOWFLEX   2 x 1,5

5,0

Zentralkonturenstecker

145,0

16





650961

YELLOWFLEX   2 G 1,5

10,0

Zentralkonturenstecker

290,0

16





650954

YELLOWFLEX   3 G 1,0

2,0

SCHUKO-Stecker, gerade

58,0

17





650955

YELLOWFLEX   3 G 1,0

3,0

SCHUKO-Stecker, gerade

87,0

17





650956

YELLOWFLEX   3 G 1,0

5,0

SCHUKO-Stecker, gerade

145,0

17





650957

YELLOWFLEX   3 G 1,0

10,0

SCHUKO-Stecker, gerade

290,0

17





650962

YELLOWFLEX   3 G 1,5

2,0

SCHUKO-Stecker, gerade

86,0

16





650963

YELLOWFLEX   3 G 1,5

3,0

SCHUKO-Stecker, gerade

129,0

16





650964

YELLOWFLEX   3 G 1,5

5,0

SCHUKO-Stecker, gerade

215,0

16





650965

YELLOWFLEX   3 G 1,5

10,0

SCHUKO-Stecker, gerade

430,0

16
