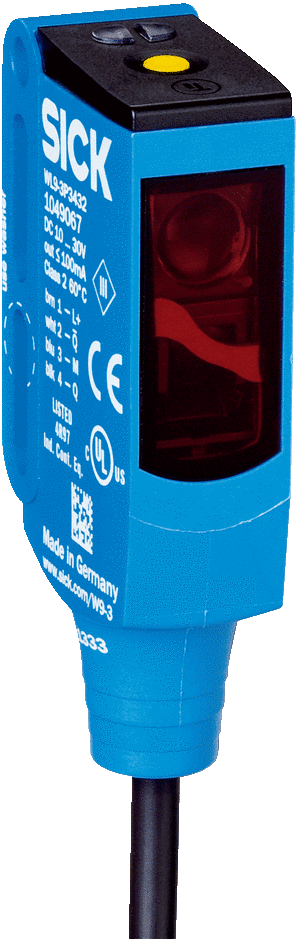

Производительность в корпусе VISTAL®
Точное обнаружение малых объектов и деталей объектов, высокая надежность даже в сложных производственных условиях: с помощью фотоэлектрических датчиков серии W9 спектр решаемых задач гораздо шире, чем прежде. Серия включает в себя фотоэлектрические датчики диффузионного типа, а также отражательные и однолучевые фотоэлектрические датчики. Все датчики оснащены новейшей лазерной или светодиодной техникой, защищённой прочным корпусом VISTAL® для ещё большей механической прочности. Благодаря технологии SIRIC® от компании SICK, применяемой в датчиках W9, оптические и электромагнитные помехи эффективно подавляются в любом пространстве работы. Дополненные множеством возможностей подключения и монтажа датчики W9 обеспечивают идеальные решения для самых разнообразных применений в области автоматизации.
- Прочный корпус VISTAL®
- PinPoint LED или лазер
- Фотоэлектрический датчик диффузионного типа с расстояниями срабатывания до 800 мм
- Отражательные фотоэлектрические датчики с автоколлимационной оптикой
- Фотоэлектрические датчики на пересечение луча с диапазоном работы до 60 м
- Технология SIRIC
- Подключение: разъемы M8 и M12, кабели, а также кабели с разъемами
- Схема расположения монтажных отверстий M3 и M4
| Размеры (Ш x В x Г) |
12,2 mm x 49,8 mm x 23,6 mm 12,2 mm x 52,2 mm x 23,6 mm 12,2 mm x 50 mm x 23,6 mm 12,2 mm x 52,5 mm x 23,6 mm 12 mm x 40 mm x 22 mm |
| Дистанция работы, макс. |
20 mm ... 350 mm 1) ≤ 98 mm 50 mm ... 175 mm 1) 20 mm ... 500 mm 1) 20 mm ... 100 mm 1) 20 mm ... 800 mm 1) 20 mm ... 200 mm 1) 0 m ... 4 m 2) 0 m ... 5 m 2) 0 m ... 0,4 m 2) 0 mm ... 290 mm 3) 20 mm ... 600 mm 1) 0 m ... 10 m 20 mm ... 400 mm 1) 0 m ... 13 m 0 m ... 0,7 m 4) 30 mm ... 150 mm 1) 0,1 m ... 12 m 2) 0 m ... 50 m 25 mm ... 300 mm 1) 25 mm ... 400 mm 1) 0 m ... 12 m 2) 0 m ... 60 m 0 m ... 4,5 m 5) 6) 0 m ... 3,5 m 5) |
| ИСТОЧНИК ИЗЛУЧЕНИЯ |
Светодиод PinPoint Светодиод Лазер |
| Вид излучения |
Видимый красный свет Инфракрасный свет Видимый синий свет |
| Тип защиты |
IP66 IP67 IP69K |
| Материал корпуса |
Пластик VISTAL® Пластик ABS |
| Настройка |
Потенциометр, 5 оборотов Отсутствует IO-Link Кнопка настройки Кабель Срабатывание при наличии/отсутствии света, переключаемое Потенциометр, 7 оборотов |
- 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
- 2) Отражатель PL80A.
- 3) Отражающая пленка REF-IRF-56.
- 4) Отражающая пленка Diamond Grade.
- 5) Отражающая плёнка REF-AC1000.
- 6) Для надежной работы мы рекомендуем применение отражающей пленки REF-AC1000 или отражателей на ее основе, таких как P41F, PLV14-A, PLH25-M12 или PLH25-D12. Применение отражателей с трехгранной структурой большого размера может быть рекомендовано только после получения подробной информации о решаемой задаче автоматизации.
- Транспортировка прозрачных объектов
- Измерение высоты стопы бумаги
- Контроль обрыва бумаги
- Проверка наличия бумаги
- Распознавание кромок бумаги
- Обнаружение передней кромки и контроль наличия
- Позиционирование стоп
- Контроль наличия листов и вырубки
- Контроль наличия и положения листов
- Контроль наличия и процесс подсчета
- Контроль пресс-форм (In-Die sensing)
- Контроль обрыва волокон
- Контроль наличия на станции ультразвуковой сварки
- Точное распознавание кромок на поддонах с пластинами
- Обнаружение конца ленты для соединения пайкой в стрингере
- Распознавание наличия мешка при заполнении
Надёжное обнаружение различных объектов
Прочные фотоэлектрические датчики и световые барьеры семейства продуктов W9 надёжно обнаруживают объекты и предметы независимо от их типа или свойства. Благодаря точечному светодиоду и лазерной технологии W9 обеспечивает большие расстояния срабатывания. Ассортимент включает в себя фотоэлектрические датчики с превосходным подавлением заднего фона, отражательные фотоэлектрические датчики с автоколлимационной оптикой и однолучевые фотоэлектрические датчики. Таким образом, W9 обеспечивает подходящий принцип работы для любой задачи по обнаружению.
Выдающиеся свойства по обнаружению
Благодаря обширным принципам обнаружения в семействе продуктов W9 можно найти надёжное сенсорное решение для любой задачи по обнаружению
Ультрапрочный и гибкий в установке
Прочный корпус VISTAL® обеспечивает очень высокую механическую стабильность и, следовательно, высокую эксплуатационную готовность датчиков. Использование армированного стекловолокном пластика в сочетании с высокоэффективными клеями обеспечивает отличную герметичность корпуса и делает его нечувствительным к чистящим средствам. Лазерную маркировку все ещё легко прочитать, даже если датчик использовался в течение многих лет.
При установке, настройке и подключении семейство W9 предлагает практически неограниченные возможности
