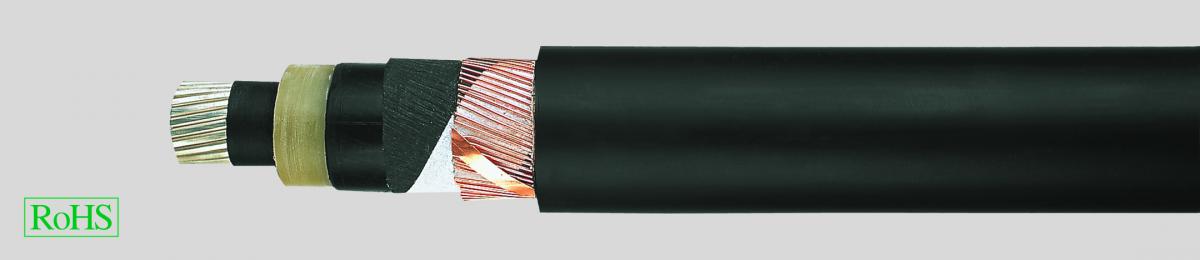

- Кабель с XLPE-изоляцией среднего напряжения в соответствии с DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
- Температурный диапазон при прокладке до -20 °C
- Рабочая температура макс. 90°C
- Температура при коротком замыкании 250 °C (время короткого замыкания до 5 сек.)
- Номинальные напряжения U0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
- Рабочие напряжения
- для 6/10 кВ = макс. 12 кВ
- для 12/20 кВ = макс. 24 кВ
- для 18/30 кВ = макс. 36 кВ
- Испытательные напряжения
- для 6/10 кВ = 15 кВ
- для 12/20 кВ = 30 кВ
- для 18/30 кВ = 45 кВ
- Минимальный радиус изгиба при прокладке макс. 15х Ø кабеля
- Допустимая токовая нагрузка см. табл. в приложении
- Алюминиевый проводник в соответствии с DIN VDE 0295 кл.2, многопроволочный, BS 6360 кл.2, IEC 60228 кл. 2
- Внутренний токопроводящий слой
- Изоляция жил из сшитого полиэтилена (XLPE), PE-компаунд DIX8 в соответствии с HD 620 S2
- Внешний токопроводящий слой, экструдированный и прочно сшитый с XLPE-изоляцией
- Продольно водонепроницаемая проводящая обмотка
- Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
- Продольно водонепроницаемая обмотка
- Внешняя PE-оболочка, DMP2 в соответствии с HD 620 S2
- Цвет оболочки - чёрный
- Толщина стенки оболочки - номинальное значение 2,5 мм
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Примечание по монтажу
- Экструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки
- rm = круглый прводник, многопроволочный
- Другие типы и размеры по запросу
- Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях.
- Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует типу испытания В, в соответствии с VDE 0472 часть 804).
- Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.
|
Арт.№ |
Кол-во жил x |
Рабочее макс. |
Номинальное kV |
Толщина мм |
Сечение mm² |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес алюминия кг / км |
Вес пр. кг / км |
AWG-номер |
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
32600 |
1 x 35 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
26,0 |
182,0 |
102,0 |
780,0 |
2 |
|
|
32601 |
1 x 50 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
28,0 |
182,0 |
145,0 |
850,0 |
1 |
|
|
32602 |
1 x 70 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
30,0 |
182,0 |
203,0 |
980,0 |
2/0 |
|
|
32603 |
1 x 95 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
31,0 |
182,0 |
276,0 |
1080,0 |
3/0 |
|
|
32604 |
1 x 120 |
rm / 16 |
12 |
6 / 10 |
3,4 |
16 |
32,0 |
182,0 |
348,0 |
1150,0 |
4/0 |
|
|
32605 |
1 x 150 |
rm / 25 |
12 |
6 / 10 |
3,4 |
25 |
34,0 |
283,0 |
435,0 |
1280,0 |
300 kcmil |
|
|
32606 |
1 x 185 |
rm / 25 |
12 |
6 / 10 |
3,4 |
25 |
36,0 |
283,0 |
537,0 |
1420,0 |
350 kcmil |
|
|
32607 |
1 x 240 |
rm / 25 |
12 |
6 / 10 |
3,4 |
25 |
38,0 |
283,0 |
696,0 |
1630,0 |
500 kcmil |
|
|
32608 |
1 x 300 |
rm / 25 |
12 |
6 / 10 |
3,4 |
25 |
40,0 |
283,0 |
870,0 |
1950,0 |
600 kcmil |
|
|
32609 |
1 x 400 |
rm / 35 |
12 |
6 / 10 |
3,4 |
35 |
44,0 |
394,0 |
1160,0 |
2350,0 |
750 kcmil |
|
|
32610 |
1 x 500 |
rm / 35 |
12 |
6 / 10 |
3,4 |
35 |
47,0 |
394,0 |
1450,0 |
2780,0 |
1000 kcmil |
|
|
32611 |
1 x 50 |
rm / 16 |
24 |
12 / 20 |
5,5 |
16 |
33,0 |
182,0 |
145,0 |
920,0 |
1 |
|
|
32612 |
1 x 70 |
rm / 16 |
24 |
12 / 20 |
5,5 |
16 |
34,0 |
182,0 |
203,0 |
1030,0 |
2/0 |
|
|
32613 |
1 x 95 |
rm / 16 |
24 |
12 / 20 |
5,5 |
16 |
36,0 |
182,0 |
276,0 |
1140,0 |
3/0 |
|
|
32614 |
1 x 120 |
rm / 16 |
24 |
12 / 20 |
5,5 |
16 |
37,0 |
182,0 |
348,0 |
1250,0 |
4/0 |
|
|
32615 |
1 x 150 |
rm / 25 |
24 |
12 / 20 |
5,5 |
25 |
39,0 |
283,0 |
435,0 |
1320,0 |
300 kcmil |
|
|
32616 |
1 x 185 |
rm / 25 |
24 |
12 / 20 |
5,5 |
25 |
41,0 |
283,0 |
537,0 |
1570,0 |
350 kcmil |
|
|
32617 |
1 x 240 |
rm / 25 |
24 |
12 / 20 |
5,5 |
25 |
43,0 |
283,0 |
696,0 |
1780,0 |
500 kcmil |
|
|
32618 |
1 x 300 |
rm / 25 |
24 |
12 / 20 |
5,5 |
25 |
45,0 |
283,0 |
870,0 |
2100,0 |
600 kcmil |
|
|
32619 |
1 x 400 |
rm / 35 |
24 |
12 / 20 |
5,5 |
35 |
48,0 |
394,0 |
1160,0 |
2480,0 |
750 kcmil |
|
|
32620 |
1 x 500 |
rm / 35 |
24 |
12 / 20 |
5,5 |
35 |
52,0 |
394,0 |
1450,0 |
2900,0 |
1000 kcmil |
|
|
32621 |
1 x 50 |
rm / 16 |
36 |
18 / 30 |
8 |
16 |
37,0 |
182,0 |
145,0 |
1250,0 |
1 |
|
|
32622 |
1 x 70 |
rm / 16 |
36 |
18 / 30 |
8 |
16 |
38,0 |
182,0 |
203,0 |
1500,0 |
2/0 |
|
|
32623 |
1 x 95 |
rm / 16 |
36 |
18 / 30 |
8 |
16 |
40,0 |
182,0 |
276,0 |
1700,0 |
3/0 |
|
|
32624 |
1 x 120 |
rm / 16 |
36 |
18 / 30 |
8 |
16 |
42,0 |
182,0 |
348,0 |
1800,0 |
4/0 |
|
|
32625 |
1 x 150 |
rm / 25 |
36 |
18 / 30 |
8 |
25 |
43,0 |
283,0 |
435,0 |
2050,0 |
300 kcmil |
|
|
32626 |
1 x 185 |
rm / 25 |
36 |
18 / 30 |
8 |
25 |
45,0 |
283,0 |
537,0 |
2150,0 |
350 kcmil |
|
|
32627 |
1 x 240 |
rm / 25 |
36 |
18 / 30 |
8 |
25 |
47,0 |
283,0 |
696,0 |
2400,0 |
500 kcmil |
|
|
32628 |
1 x 300 |
rm / 25 |
36 |
18 / 30 |
8 |
25 |
50,0 |
283,0 |
870,0 |
2700,0 |
600 kcmil |
|
|
32629 |
1 x 400 |
rm / 35 |
36 |
18 / 30 |
8 |
35 |
53,0 |
394,0 |
1160,0 |
3200,0 |
750 kcmil |
|
|
32630 |
1 x 500 |
rm / 35 |
36 |
18 / 30 |
8 |
35 |
56,0 |
394,0 |
1450,0 |
3555,0 |
1000 kcmil |
|
