Инкрементальные датчики углового перемещения с выступающим валом и диаметром корпуса 68 мм
Инкрементальные датчики углового перемещения серии E68S характеризуются разъемом на корпусе и диаметром вала 15 мм. Они обладают высоким быстродействием — 180 кГц; а благодаря повышенной максимальной нагрузке на вал (10 кгс) приборы этой серии подходят для широкого спектра применений, включая обрабатывающее оборудование.
| Позиция | Инкрементальный датчик углового перемещения диаметром ø68 мм со сплошным валом. | |||
| Разрешение (P/R) ※1 | 500, 600, 1024 | |||
| Электрические характеристики | Фаза выходного сигнала | Фаза A, B, Z (выход Line Drive : фазы A, A(bar), B, B(bar), Z, Z(bar) ) | ||
| Разность фаз выхода | Разность фаз между A и B : T/4 ± T/8 (T=1 цикл фазы A) | |||
| Управляющий выход | • Низкий - Ток нагрузки : макс. 20 мА, Остаточное напряжение: макс. 0.5В | |||
| • Высокий - Ток нагрузки: макс. -20 мА, Выходное напряжение: мин. 2.5В пост. Тока | ||||
| Время отклика (подъем/спад) | Макс. 0.5 мкс (Кабель: 1м, I Сток=Макс. 20мА) | |||
| Электропитание | • 5В пост. тока ± 5% (колебания P-P: макс. 5%) | |||
| Макс. частота ответа | 180 кГц | |||
| Потребление тока | Макс. 50 мА (отсоединение нагрузки) | |||
| Сопротивление изоляции | Мин. 100 МОм (мегаомметр 500В пост. тока между всеми клеммами и корпусом) | |||
| Электрическая прочность диэлектрика | 750В пер. тока 50/60Гц на 1 мин (между всеми клеммами и корпусом) | |||

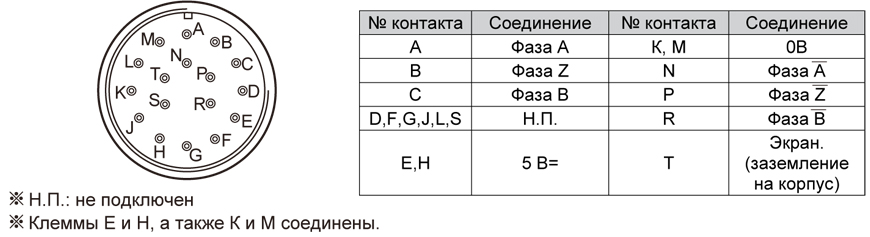

| Соединение | Кабель с соединителем (MS3102A20-29P) | |||
| Механические | Пусковой крутящий момент | 1.5кгс·см (0.15 Н·м) | ||
| характеристики | Нагрузка на вал | Радиальный: 20 кгс, Осевой: 10 кгс | ||
| Макс. допустимые обороты ※2 | 6500 об./мин | |||
| Вибрация | амплитуда 1.5мм или 300м/с2 при частоте от 10 до 55Гц(на 1 мин.) для каждого из направлений X, Y, Z на 2 часа | |||
| Удар | примерно макс. 50G | |||
| Окружающая среда | Окр. Температура | От -10 до 70°C, хранение: от -25 до 85°C | ||
| Окр. Влажность | ОВ от 35 до 85%, хранение: ОВ от 35 до 90% | |||
| Защита | IP65 (стандарт МЭК) | |||
| Масса единицы | Ок. 550г | |||
※1: Количество импульсов, тип выхода, не указанные в разделе "Разрешение", доступны под заказ.
※2: Убедитесь, что максимальные частота вращения не допускает превышения максимальной выходной частоты при заданном разрешении энкодера.
[Макс. Частота вращения (об./мин) = Макс. частота отклика / Разрешение х 60 сек]
※Сопротивление окружающей среды рассчитывается при отсутствии замерзания или конденсации.
* Диаметр корпуса ø68 мм, диаметр вала ø15 мм.
* Высокая частота работы: 180 кГц.
* С разъемом на корпусе
* Предназначены для использования в станкостроении.
* Класс защиты IP64 (защита от водяных брызг, маслостойкость).
* Высокие максимально допустимые нагрузки на вал (до 10 кгс)
