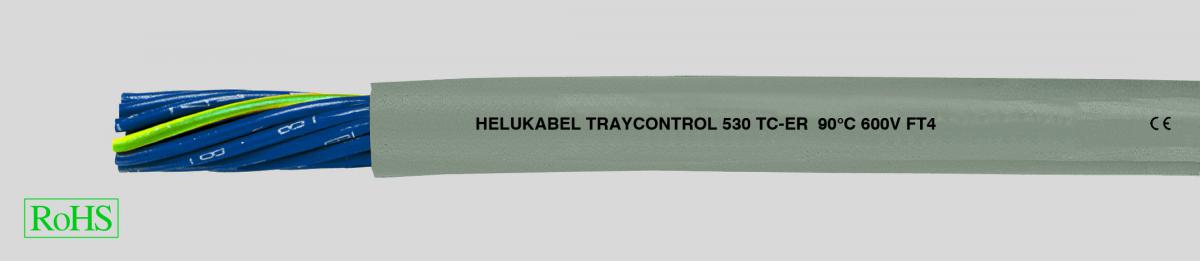

TRAYCONTROL 530 гибкий кабель управления TC-ER с цветовой маркировкой жил

DataSheet:

  • PVC-кабель управления в соответствии со стандартом UL 1277
  • Температурный диапазон
  • подвижно от -5°C до +90°C
  • стационарно от -40°C до +90°C
  • Номинальные напряжения
  • TC 600 В
  • AWM 1000 В
  • TC Wind Turbine (WTTC) 1000 В
  • Испытательное напряжение
  • 3000 В
  • Минимальный радиус изгиба прибл. 5x Ø кабеля
  • Жилы из тонких медных проволок, размеры в соответствии с AWG
  • Специальная PVC-изоляция жил с прозрачной нейлоновой оболочкой
  • Синие жилы с цифровой маркировкой и жёлто-зелёной жилой заземления во внешнем повиве, от 3 жил, 2-ая жила - сине-белая
  • Жилы скручены без наполнителя
  • Текстильный разделитель
  • Цвет оболочки – серый (RAL 7001)
  • Самозатухающий и не распространяющий горение материал в соответствии с CSA FT4
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • UL: TC-ER, PLTC-ER (AWG 18 - AWG 12), ITC-ER (AWG 18 - AWG 12), MTW, NFPA 79 2007, WTTC 1000V, DP-1, OIL RES I & II, 90°C dry / 75°C wet, Class 1 Div. 2 nach NEC Art 336, 392, 501, crush impact test nach UL 1277
  • CSA:
  • c (UL) CIC-TC FT4
  • CSA AWM I/II
  • A/B FT4
  • По запросу изготавливаются
  • С красными, чёрными, жёлтыми или оранжевыми жилами
  • Внешняя оболочка - чёрная, или TPE
  • TRAYCONTROL 530 - особо гибкий маслостойкий кабель управления. Специальное сочетание допусков TC-ER, PLTC-ER и ITC-ER позволяет применять его в качестве соединительного кабеля в условиях работы с AC, DC. Согласно NFPA 79 Edition 2007 допущен для открытой прокладки в кабель-каналах в оборудовании. Хорошая маслостойкость (OIL RES I & II) допускает эксплуатацию в промышленной среде в сухих и влажных помещениях.
  • Рекомендуемые области применения: в автомобильной промышленности, в металлообрабатывающих станках и в производственных установках.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

AWG-номер

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



66840

2 x 1

18

7,0

19,0

68,0



66841

3 G 1

18

7,1

29,0

88,0



66842

4 G 1

18

8,0

38,0

98,0



66843

5 G 1

18

8,6

48,0

116,0



66844

7 G 1

18

9,3

67,0

149,0



66845

9 G 1

18

10,7

86,0

186,0



66846

10 G 1

18

11,6

96,0

199,0



66847

12 G 1

18

11,9

115,0

245,0



66848

15 G 1

18

13,2

144,0

292,0



66849

16 G 1

18

13,3

154,0

306,0



66850

18 G 1

18

14,6

173,0

366,0



66851

19 G 1

18

14,7

182,0

384,0



66852

25 G 1

18

17,0

240,0

451,0



66853

27 G 1

18

17,4

259,0

521,0



66854

33 G 1

18

18,7

317,0

590,0



66855

34 G 1

18

19,3

326,0

625,0



66856

41 G 1

18

20,7

394,0

744,0



66857

42 G 1

18

20,8

403,0

758,0



66858

49 G 1

18

23,0

470,0

917,0



66859

50 G 1

18

23,5

480,0

933,0



66860

61 G 1

18

24,9

624,0

1095,0



66861

65 G 1

18

25,6

624,0

1125,0



66862

2 x 1,32

16

7,5

25,0

80,0



66863

3 G 1,32

16

7,8

38,0

86,0



66864

4 G 1,32

16

8,5

51,0

115,0



66865

5 G 1,32

16

9,3

63,0

126,0



66866

7 G 1,32

16

10,1

89,0

171,0



66867

9 G 1,32

16

11,7

114,0

237,0



66868

10 G 1,32

16

12,4

127,0

259,0



66869

12 G 1,32

16

12,9

152,0

301,0



66870

15 G 1,32

16

15,0

190,0

379,0



66871

16 G 1,32

16

15,2

203,0

405,0



66872

18 G 1,32

16

15,9

228,0

443,0



66873

19 G 1,32

16

16,0

241,0

458,0



66874

25 G 1,32

16

18,6

317,0

564,0



66875

27 G 1,32

16

19,0

342,0

629,0



66876

33 G 1,32

16

20,4

418,0

758,0



66877

34 G 1,32

16

20,5

431,0

775,0



66878

41 G 1,32

16

23,4

520,0

967,0



66879

42 G 1,32

16

24,1

532,0

972,0



66880

49 G 1,32

16

25,5

621,0

1132,0



66881

50 G 1,32

16

25,6

634,0

1137,0



66882

61 G 1,32

16

27,2

773,0

1345,0



66883

65 G 1,32

16

28,5

824,0

1376,0
