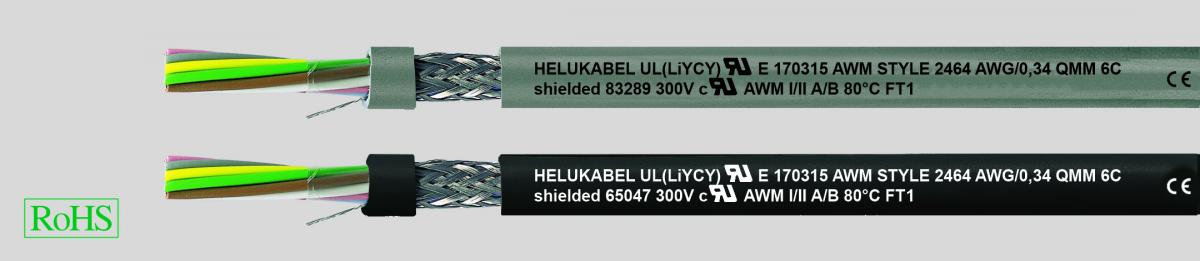

- Специальный PVC-кабель управления, одобрен в соотв. с
- UL-станд. 2464 жилы
- UL-станд. 1061/1729 для AWG 26-20,
- UL-станд. 1007/1569 для AWG 18-16
- Температурный диапазон
- подвижно от -10°C до +80°C
- стационарно от -20°C до +80°C
- Номинальное напряжение 300 В
- Испытательное напряжение 1500 В
- Напряжение пробоя мин. 3000 В
- Минимальный радиус изгиба
- стационарно 7,5x Ø кабеля
- подвижно 15х Ø кабеля
- Сопротивление связи макс. 250 Ом/км
- Медные лужёные тонкопроволочные проводники,
- AWG 26-20, в соответствии с ASTM-B 174-95 класс J-M,
- AWG 18-16 в соответствии с ASTM-B 286
- Структура проводников:
- 0,14 мм² = 7x0,162 мм
- 0,23 мм² = 7x0,202 мм
- 0,34 мм² = 7x0,254 мм
- 0,56 мм² = 7x0,32 мм
- 0,82 мм² = 19x0,235 мм
- 1,30 мм² = 19x0,31 мм
- Специальная PVC-изоляция жил, класс 43 или полужёсткий PVC в соответствии со станд. UL 1581 таб. 50.182 и 50.183
- Маркировка жил в соответствии с DIN 47100 или международному цветовому коду
- Повивная скрутка жил с оптимальным шагом
- Разделительная плёнка
- Дренажный проводник
- Экранирующая оплётка из лужёных медных проводов, покрытие пр. 85%
- Специальная внешняя PVC-оболочка, класс 43 в соответствии со станд. UL 1581 табл. 50.182
- Цвет оболочки чёрный (международный цветовой код)
- серый (DIN 47100 - тип запасов поддерживается на складе)
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC не распространяющий горение
- в соответствии с UL VW-1/CSA FT1
- В целом устойчив к
- маслу
- растворителям
- кислотам
- щелочам
- Аналоги без экрана:
- Кабель управления UL (LiYY)
- Применяется в качестве гибкого соединительного кабеля в электронике, технике управления и автоматического регулирования, а также в измерительной, сигнальной и импульсной технике. Быстрое и экономичное соединение с помощью режущей клеммной техники.
- ЭМС = электромагнитная совместимость.
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ Цвет grau |
Арт.№ Цвет schwarz |
Кол-во жил x |
AWG-номер |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
|
|---|---|---|---|---|---|---|---|
|
83254 |
83976 |
2 x 0,14 |
26 |
3,9 |
12,6 |
20,0 |
|
|
83255 |
83977 |
3 x 0,14 |
26 |
4,2 |
13,7 |
25,0 |
|
|
83256 |
83978 |
4 x 0,14 |
26 |
4,4 |
14,9 |
28,0 |
|
|
83257 |
83979 |
6 x 0,14 |
26 |
5,0 |
18,9 |
30,0 |
|
|
83258 |
83980 |
10 x 0,14 |
26 |
6,1 |
29,5 |
50,0 |
|
|
83259 |
83981 |
12 x 0,14 |
26 |
6,3 |
31,4 |
53,0 |
|
|
83260 |
83982 |
16 x 0,14 |
26 |
6,8 |
43,9 |
60,0 |
|
|
83261 |
83983 |
18 x 0,14 |
26 |
7,1 |
52,1 |
70,0 |
|
|
83262 |
83984 |
24 x 0,14 |
26 |
8,0 |
62,8 |
100,0 |
|
|
83263 |
83985 |
27 x 0,14 |
26 |
8,4 |
66,3 |
105,0 |
|
|
83264 |
83986 |
30 x 0,14 |
26 |
8,6 |
70,4 |
110,0 |
|
|
83270 |
83987 |
2 x 0,23 |
24 |
4,3 |
16,1 |
20,0 |
|
|
83271 |
83988 |
3 x 0,23 |
24 |
4,5 |
18,9 |
25,0 |
|
|
83272 |
83989 |
4 x 0,23 |
24 |
4,8 |
23,0 |
30,0 |
|
|
83273 |
83990 |
6 x 0,23 |
24 |
5,4 |
32,8 |
40,0 |
|
|
83274 |
83991 |
10 x 0,23 |
24 |
6,5 |
50,9 |
60,0 |
|
|
83275 |
83992 |
12 x 0,23 |
24 |
6,7 |
59,1 |
70,0 |
|
|
83276 |
83993 |
16 x 0,23 |
24 |
7,4 |
68,4 |
90,0 |
|
|
83277 |
83994 |
18 x 0,23 |
24 |
7,7 |
79,5 |
123,0 |
|
|
83278 |
83995 |
24 x 0,23 |
24 |
8,8 |
97,3 |
131,0 |
|
|
83279 |
83996 |
27 x 0,23 |
24 |
9,0 |
122,0 |
160,0 |
|
|
83280 |
83997 |
30 x 0,23 |
24 |
9,3 |
132,0 |
170,0 |
|
|
83286 |
65044 |
2 x 0,34 |
22 |
4,6 |
18,1 |
40,0 |
|
|
83287 |
65045 |
3 x 0,34 |
22 |
4,8 |
22,2 |
50,0 |
|
|
83288 |
65046 |
4 x 0,34 |
22 |
5,1 |
28,7 |
60,0 |
|
|
83289 |
65047 |
6 x 0,34 |
22 |
6,0 |
45,4 |
80,0 |
|
|
83290 |
65048 |
10 x 0,34 |
22 |
7,3 |
66,1 |
130,0 |
|
|
83291 |
65049 |
12 x 0,34 |
22 |
7,5 |
70,8 |
140,0 |
|
|
83292 |
65050 |
16 x 0,34 |
22 |
8,2 |
88,4 |
160,0 |
|
|
83293 |
65051 |
18 x 0,34 |
22 |
8,7 |
104,1 |
170,0 |
|
|
83294 |
65052 |
24 x 0,34 |
22 |
9,9 |
129,0 |
220,0 |
|
|
83295 |
65053 |
27 x 0,34 |
22 |
10,4 |
138,4 |
250,0 |
|
|
83296 |
65054 |
30 x 0,34 |
22 |
10,9 |
159,0 |
280,0 |
|
|
83302 |
65055 |
2 x 0,56 |
20 |
5,1 |
29,4 |
50,0 |
|
|
83303 |
65056 |
3 x 0,56 |
20 |
5,3 |
39,7 |
55,0 |
|
|
83304 |
65057 |
4 x 0,56 |
20 |
5,6 |
46,1 |
61,0 |
|
|
83305 |
65058 |
6 x 0,56 |
20 |
6,6 |
66,8 |
90,0 |
|
|
83306 |
65059 |
10 x 0,56 |
20 |
8,1 |
93,1 |
133,0 |
|
|
83307 |
65060 |
12 x 0,56 |
20 |
8,4 |
117,4 |
151,0 |
|
|
83308 |
65061 |
16 x 0,56 |
20 |
9,5 |
130,4 |
190,0 |
|
|
83309 |
65062 |
18 x 0,56 |
20 |
9,9 |
151,4 |
216,0 |
|
|
83310 |
65063 |
24 x 0,56 |
20 |
11,5 |
237,0 |
339,0 |
|
|
83311 |
65064 |
27 x 0,56 |
20 |
12,0 |
257,4 |
374,0 |
|
|
83312 |
65065 |
30 x 0,56 |
20 |
12,4 |
297,0 |
397,0 |
|
|
83318 |
65066 |
2 x 0,82 |
18 |
6,5 |
39,1 |
60,0 |
|
|
83319 |
65067 |
3 x 0,82 |
18 |
6,8 |
50,0 |
75,0 |
|
|
83320 |
65068 |
4 x 0,82 |
18 |
7,4 |
59,1 |
90,0 |
|
|
83321 |
65069 |
6 x 0,82 |
18 |
8,8 |
89,1 |
125,0 |
|
|
83322 |
65070 |
10 x 0,82 |
18 |
10,9 |
141,4 |
180,0 |
|
|
83323 |
65071 |
12 x 0,82 |
18 |
11,2 |
152,8 |
220,0 |
|
|
83324 |
65072 |
16 x 0,82 |
18 |
12,9 |
184,1 |
290,0 |
|
|
83325 |
65073 |
18 x 0,82 |
18 |
13,5 |
207,2 |
300,0 |
|
|
83326 |
65074 |
24 x 0,82 |
18 |
15,6 |
272,6 |
450,0 |
|
|
83327 |
65075 |
27 x 0,82 |
18 |
15,9 |
289,1 |
470,0 |
|
|
83328 |
65076 |
30 x 0,82 |
18 |
16,6 |
317,4 |
490,0 |
|
|
83334 |
65077 |
2 x 1,3 |
16 |
6,9 |
59,1 |
90,0 |
|
|
83335 |
65078 |
3 x 1,3 |
16 |
7,3 |
74,1 |
160,0 |
|
|
83336 |
65079 |
4 x 1,3 |
16 |
7,9 |
96,4 |
200,0 |
|
|
83337 |
65080 |
6 x 1,3 |
16 |
9,6 |
137,4 |
290,0 |
|
|
83338 |
65081 |
10 x 1,3 |
16 |
12,4 |
191,7 |
450,0 |
|
|
83339 |
65082 |
12 x 1,3 |
16 |
12,8 |
251,7 |
600,0 |
|
|
83340 |
65083 |
16 x 1,3 |
16 |
12,8 |
276,1 |
650,0 |
|
|
83341 |
65084 |
18 x 1,3 |
16 |
15,5 |
364,1 |
680,0 |
|
|
83342 |
65085 |
24 x 1,3 |
16 |
18,1 |
442,4 |
900,0 |
|
|
83343 |
65086 |
27 x 1,3 |
16 |
18,7 |
494,7 |
990,0 |
|
|
83344 |
65087 |
30 x 1,3 |
16 |
19,5 |
521,4 |
1050,0 |
|
