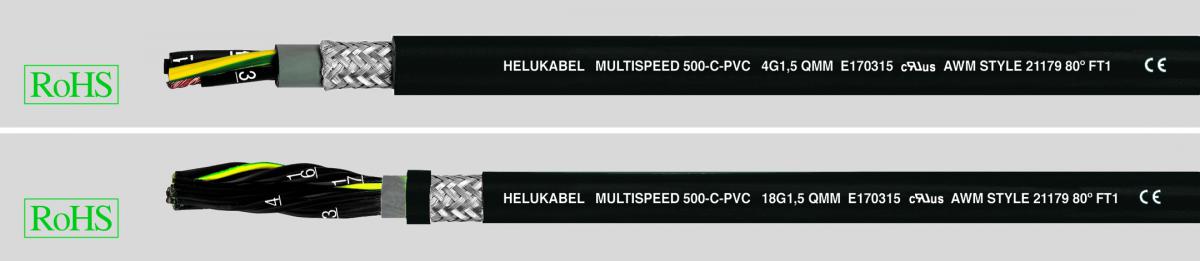

- Специальный кабель для буксируемых цепей для эксплуатации в условиях высоких механических нагрузок на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51, в соответствии со станд. UL 758 AWM тип 21179
- Температурный диапазон
- подвижно от -5°C до +80°C
- стационарно от -30°C до +80°C
- Номинальное напряжение
- VDE U0/U 300/500 В
- UL 600 В
- Испытательное напряжение 3000 В
- Сопротивление изоляции
- мин. 100 МОм x км
- Минимальный радиус изгиба
- подвижно 7,5x Ø кабеля
- стационарно 4x Ø кабеля
- Сопротивление связи
- макс. 250 Ом/км
- Стойкость к радиации
- до 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок скрутки Unilay с коротким шагом
- Изоляция жил - специальный PP
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Жёлто-зелёная жила заземления для 3 жил и более
- Скрутка:
- < 7 жил: повив с оптимальным шагом скрутки вокруг филлера
- ≥ 7 жил: пучки с оптимальным шагом скрутки вокруг филлера
- Специальная внутренняя PVC оболочка-заполнитель YM2, экструдированная, серая (RAL 7001)
- Оплётка из лужёных медных проводников, минимальное покрытие 85%, макс. с оптимальным шагом оплётки
- Специальная внешняя PVC-оболочка с длительным сроком службы
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804,
- тип испытания B), UL VW-1, CSA FT1
- Низкая адгезионность
- Устойчив к воздействию озона и УФ-лучей
- Высокая стойкость к переменным изгибам
- Более длительный срок службы за счёт низкого коэффициента трения
- Высокая устойчивость к химическим реагентам
- Маслостойкий в соответствии с DIN/EN 60811-2-1
- Высокая надежность
- Повышенная экономичность
- Минимальный диаметр, небольшой вес
- G = с желто-зеленой жилой заземления
- x = без жилы заземления (OZ)
- Аналоги без экрана:
- MULTISPEED® 500-PVC UL/CSA
- Подходит для длительной эксплуатации на больших расстояниях и при высоких или низких скоростях.
- Используется для прокладки в сухих и влажных помещениях, а также на открытом воздухе в свободном движении без растягивающих усилий в качестве очень гибкого PVC-кабеля управления. Подходит для применения в условиях постоянных нагрузок при подъёме и изгибе в станках и инструментах. Данные кабели с медным экраном используются для передачи данных и сигналов без помех в измерительной технике, системах управления и автоматизации. При эксплуатации в нестандартных условиях необходимо ознакомиться с рекомендациями в начале каталога. Для использования кабелей в буксируемых цепях следует соблюдать руководство по монтажу.
- ЭМС = электромагнитная совместимость
- Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
|---|
