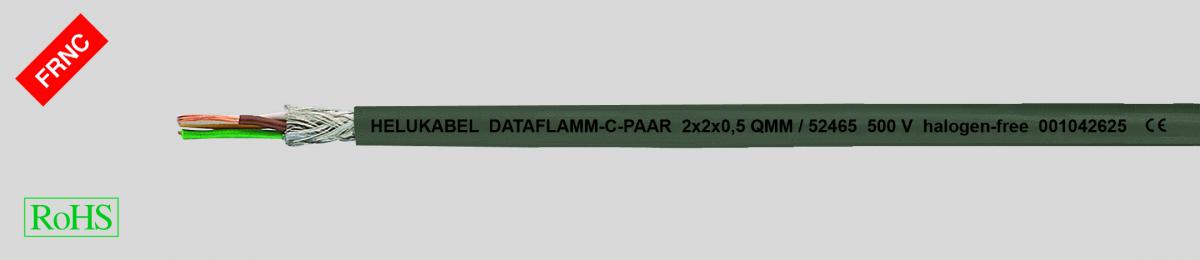

DATAFLAMM-C-PAAR - ЭМС, безгалогеновый, экранированный, с разметкой метража

DataSheet:
PDF icon dataflammr-c-paar.pdf

  • Специальный кабель для передачи данных, безгалогеновый
  • Температурный диапазон
  • подвижно от +5°C до +70°C
  • стационарно от -40 °C до +70 °C
  • Максимальное рабочее напряжение (не для использования в силовых цепях)
  • 0,14 мм² = 350 В
  • >0,14 мм² = 500 В
  • Испытательное напряжение
  • 0,14 мм² = 800 В
  • >0,14 мм² = 1200 В
  • Сопротивление изоляции мин. 2 ГОм x км
  • Рабочая емкость жила/жила <70 нФ/км
  • Минимальный радиус изгиба 7,5x Ø кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0812
  • Структура жил:
  • 0,34 мм² =7x0,25 мм
  • PE-изоляция, тип компаунда L/MD в соответствии с DIN VDE 0819-103/DIN EN 50290-2-23
  • Маркировка жил в соответствии с DIN 47100
  • Жилы скручены в пары с оптимальным шагом
  • Пары скручены по длине с оптимальным шагом
  • Обмотка пленкой
  • Экранирование медной оплеткой, луженой, покрытие пр. 85 %
  • Внешняя оболочка в соответствии с DIN VDE 0207 ч. 24, тип компаунда HM2
  • Цвет оболочки – серый (RAL 7005)
  • С разметкой метража
  • Испытания
  • Безгалогеновый кабель в соответствии с DIN VDE 0482 раздел 267/DIN EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 раздел 815)
  • Коррозионная активность газов в соответствии с DIN VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
  • Самозатухающий, не распространяющий горение безгалогеновый материал оболочки в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
  • AWG sizes are approximate equivalent
  • values. The actual cross-section is in mm².
  • Используются для устройств телекоммуникации и систем обработки информации в общественных зданиях, лабораториях, магазинах, где необходимо исключить выделение галогенов при возгорании. Другие области применения: в качестве кабелей подключения и соединительных кабелей для передачи сигналов, измерения и управления в системах вызова и переговорных аппаратах, часовых реле, весовых устройствах и офисной технике. Они могут прокладываться над или под штукатуркой в сухих и влажных помещениях, а также в кирпичных и бетонных стенах. Жилы с PE-изоляцией, по сравнению с традиционными PVC-жилами, обладают лучшими емкостными характеристиками. Безгалогеновая термопластичная оболочка не выделяет коррозийных и токсичных газов. За счет экранирования обеспечивается защита от помех, создаваемых высокочастотными сигналами. ЭМС = электромагнитная совместимость. Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во пар
x сечение
мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

52435

2 x 2 x 0,14

5,1

22,5

37,0

26

52436

3 x 2 x 0,14

6,1

25,6

47,0

26

52437

4 x 2 x 0,14

6,3

39,1

66,0

26

52438

5 x 2 x 0,14

7,4

45,3

76,0

26

52439

6 x 2 x 0,14

8,0

51,4

87,0

26

52440

7 x 2 x 0,14

8,2

54,2

94,0

26

52441

10 x 2 x 0,14

8,6

68,7

119,0

26

52442

12 x 2 x 0,14

9,6

78,3

135,0

26

52443

15 x 2 x 0,14

10,0

79,9

157,0

26

52444

18 x 2 x 0,14

10,4

99,2

190,0

26

52445

2 x 2 x 0,25

5,8

27,1

44,0

24

52446

3 x 2 x 0,25

7,0

42,4

66,0

24

52447

4 x 2 x 0,25

7,6

54,5

81,0

24

52448

5 x 2 x 0,25

8,3

59,8

98,0

24

52449

6 x 2 x 0,25

9,2

64,6

116,0

24

52450

7 x 2 x 0,25

9,4

71,3

120,0

24

52451

10 x 2 x 0,25

10,7

93,3

153,0

24

52452

12 x 2 x 0,25

11,2

108,0

175,0

24

52453

15 x 2 x 0,25

11,7

123,4

213,0

24

52454

18 x 2 x 0,25

12,9

139,7

248,0

24

52455

2 x 2 x 0,34

6,8

43,3

68,0

22

52456

3 x 2 x 0,34

7,7

55,0

92,0

22

52457

4 x 2 x 0,34

8,4

64,0

110,0

22

52458

5 x 2 x 0,34

9,4

74,5

128,0

22

52459

6 x 2 x 0,34

10,1

85,0

147,0

22

52460

7 x 2 x 0,34

10,4

89,8

154,0

22

52461

10 x 2 x 0,34

11,5

119,8

209,0

22

52462

12 x 2 x 0,34

12,6

139,4

245,0

22

52463

15 x 2 x 0,34

14,3

160,0

279,0

22

52464

18 x 2 x 0,34

15,5

207,2

363,0

22

52465

2 x 2 x 0,5

7,6

50,2

76,0

20

52466

3 x 2 x 0,5

9,1

64,5

107,0

20

52467

4 x 2 x 0,5

9,8

77,2

134,0

20

52468

5 x 2 x 0,5

11,0

96,2

150,0

20

52469

6 x 2 x 0,5

11,5

107,4

176,0

20

52470

7 x 2 x 0,5

11,8

117,3

185,0

20

52471

10 x 2 x 0,5

13,4

158,2

275,0

20

52472

12 x 2 x 0,5

14,8

177,8

330,0

20

52473

15 x 2 x 0,5

16,1

236,4

380,0

20

52474

18 x 2 x 0,5

17,4

265,4

450,0

20

52475

2 x 2 x 0,75

9,0

64,6

105,0

18

52476

3 x 2 x 0,75

10,2

81,7

137,0

18

52477

4 x 2 x 0,75

11,2

107,6

166,0

18

52478

5 x 2 x 0,75

12,2

126,1

200,0

18

52479

6 x 2 x 0,75

13,1

138,6

236,0

18

52480

7 x 2 x 0,75

13,5

153,7

255,0

18

52481

10 x 2 x 0,75

15,0

220,0

363,0

18

52482

12 x 2 x 0,75

17,0

265,5

434,0

18

52483

15 x 2 x 0,75

18,3

327,6

500,0

18

52484

18 x 2 x 0,75

19,6

374,6

580,0

18
