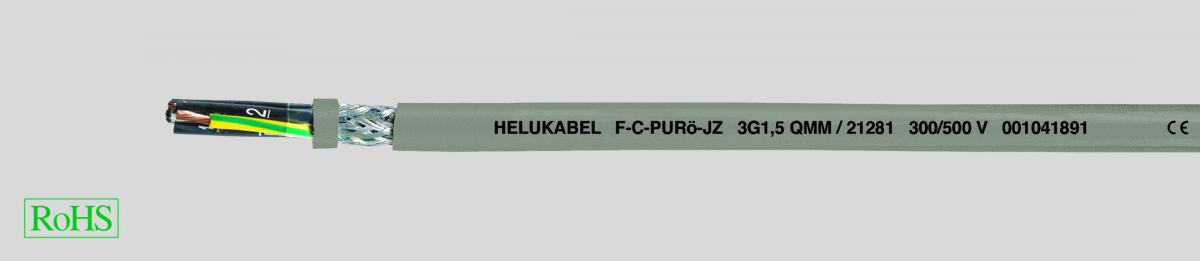

F-C-PURö-JZ - устойчивый к порезам, хладагентам, с медным экраном, без внутренней оболочки, ЭМС, с повышенной маслостойкостью, с разметкой метража
-
Кабели со специальной PUR-оболочкой на основании DIN VDE 0285-525-1/DIN EN 50525-1
-
Температурный диапазон подвижно от -20 °C до +80 °C, стационарно от -40 °C до +80 °C
-
Номинальное напряжение U0/U 300/500 В
-
Испытательное напряжение 3000 В
-
Напряжение пробоя мин. 6000 В
-
Сопротивление связи макс. 250 Ом/км
-
Минимальный радиус изгиба подвижно 10x Ø кабеля, стационарно 5x Ø кабеля
-
Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
-
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
-
Маслостойкая PVC-оболочка жил, TI2 на основании DIN VDE 0207-363-3 / DIN EN 50363-3, с улучшенными характеристиками скольжения
-
Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
-
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
-
Повивная скрутка жил с оптимальным шагом
-
Разделительная пленка
-
Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %
-
Обмотка из флиса для облегчения снятия оболочки
-
Внешняя оболочка из специального полиуретана TMPU в соответствии с DIN EN 50363-10-2
-
Цвет оболочки – серый (RAL 7001)
-
Также возможен выбор внешней оболочки другого цвета
-
С разметкой метража
-
Стойкость к
-
УФ-излучению
-
кислороду
-
озону
-
гидролизу
-
микробам
-
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
G = с желто-зеленой жилой заземления
-
x = без желто-зеленой жилы заземления (OZ)
-
Аналоги без экрана:
-
PURö-JZ
-
Особо прочный кабель управления отличается хорошей устойчивостью к истиранию и прочим механическим повреждениям (порезы, насечки и т.п.). С высококачественной маслостойкой PVC-оболочкой жил. Благодаря стойкости к воздействию минеральных масел, в частности – эмульсий охлаждающих жидкостей, находит применение в машино-, станко- и приборостроении, а также в тяжелых условиях в металлургии. Повышенная гибкость обеспечивает быструю и надежную прокладку. Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий. Применяются в сухих и влажных помещениях, а также на открытом воздухе.
-
За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше целей применения.
-
ЭМС = электромагнитная совместимость.
-
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
-
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
21200
|
2 x 0,5
|
5,7
|
35,0
|
44,0
|
20
|
|
21201
|
3 G 0,5
|
5,9
|
42,0
|
56,0
|
20
|
|
21202
|
4 G 0,5
|
6,4
|
47,0
|
60,0
|
20
|
|
21203
|
5 G 0,5
|
6,9
|
56,0
|
75,0
|
20
|
|
21205
|
7 G 0,5
|
7,6
|
69,0
|
97,0
|
20
|
|
21207
|
10 G 0,5
|
9,6
|
94,0
|
133,0
|
20
|
|
21208
|
12 G 0,5
|
9,7
|
108,0
|
158,0
|
20
|
|
21209
|
14 G 0,5
|
10,2
|
116,0
|
190,0
|
20
|
|
21211
|
18 G 0,5
|
11,5
|
145,0
|
218,0
|
20
|
|
21213
|
21 G 0,5
|
12,7
|
188,0
|
252,0
|
20
|
|
21215
|
25 G 0,5
|
13,6
|
240,0
|
315,0
|
20
|
|
21217
|
30 G 0,5
|
14,4
|
295,0
|
362,0
|
20
|
|
21220
|
36 G 0,5
|
15,6
|
318,0
|
447,0
|
20
|
|
21221
|
40 G 0,5
|
16,9
|
343,0
|
475,0
|
20
|
|
21224
|
50 G 0,5
|
18,5
|
406,0
|
572,0
|
20
|
|
21227
|
2 x 0,75
|
6,1
|
40,0
|
60,0
|
18
|
|
21228
|
3 G 0,75
|
6,3
|
52,0
|
67,0
|
18
|
|
21229
|
4 G 0,75
|
6,8
|
60,0
|
76,0
|
18
|
|
21230
|
5 G 0,75
|
7,4
|
71,0
|
92,0
|
18
|
|
21232
|
7 G 0,75
|
8,2
|
91,0
|
131,0
|
18
|
|
21234
|
10 G 0,75
|
10,3
|
137,0
|
180,0
|
18
|
|
21235
|
12 G 0,75
|
10,5
|
142,0
|
204,0
|
18
|
|
21236
|
14 G 0,75
|
11,3
|
180,0
|
226,0
|
18
|
|
21238
|
18 G 0,75
|
12,7
|
212,0
|
290,0
|
18
|
|
21240
|
21 G 0,75
|
14,0
|
246,0
|
376,0
|
18
|
|
21242
|
25 G 0,75
|
15,0
|
281,0
|
413,0
|
18
|
|
21245
|
32 G 0,75
|
16,7
|
342,0
|
485,0
|
18
|
|
21249
|
41 G 0,75
|
18,6
|
400,0
|
611,0
|
18
|
|
21251
|
50 G 0,75
|
20,3
|
461,0
|
775,0
|
18
|
|
21253
|
2 x 1
|
6,4
|
50,0
|
66,0
|
17
|
|
21254
|
3 G 1
|
6,7
|
60,0
|
82,0
|
17
|
|
21255
|
4 G 1
|
7,2
|
71,0
|
100,0
|
17
|
|
21256
|
5 G 1
|
8,0
|
88,0
|
128,0
|
17
|
|
21257
|
6 G 1
|
8,7
|
97,0
|
145,0
|
17
|
|
21258
|
7 G 1
|
8,7
|
111,0
|
157,0
|
17
|
|
21259
|
8 G 1
|
10,1
|
127,0
|
198,0
|
17
|
|
21261
|
10 G 1
|
11,2
|
150,0
|
230,0
|
17
|
|
21262
|
12 G 1
|
11,4
|
184,0
|
262,0
|
17
|
|
21263
|
14 G 1
|
12,0
|
196,0
|
302,0
|
17
|
|
21264
|
16 G 1
|
12,8
|
209,0
|
345,0
|
17
|
|
21265
|
18 G 1
|
13,5
|
260,0
|
381,0
|
17
|
|
21267
|
21 G 1
|
14,3
|
319,0
|
480,0
|
17
|
|
21268
|
25 G 1
|
16,2
|
349,0
|
535,0
|
17
|
|
21273
|
34 G 1
|
18,5
|
486,0
|
740,0
|
17
|
|
21276
|
41 G 1
|
19,9
|
531,0
|
855,0
|
17
|
|
21278
|
50 G 1
|
21,8
|
625,0
|
1027,0
|
17
|
|
21280
|
2 x 1,5
|
7,0
|
63,0
|
87,0
|
16
|
|
21281
|
3 G 1,5
|
7,4
|
80,0
|
102,0
|
16
|
|
21282
|
4 G 1,5
|
8,1
|
97,0
|
127,0
|
16
|
|
21283
|
5 G 1,5
|
9,0
|
119,0
|
159,0
|
16
|
|
21285
|
7 G 1,5
|
9,8
|
147,0
|
207,0
|
16
|
|
21286
|
8 G 1,5
|
10,5
|
170,0
|
245,0
|
16
|
|
21287
|
10 G 1,5
|
12,6
|
193,0
|
313,0
|
16
|
|
21288
|
12 G 1,5
|
12,8
|
267,0
|
340,0
|
16
|
|
21290
|
14 G 1,5
|
13,5
|
283,0
|
384,0
|
16
|
|
21291
|
16 G 1,5
|
14,4
|
315,0
|
425,0
|
16
|
|
21292
|
18 G 1,5
|
15,5
|
374,0
|
480,0
|
16
|
|
21295
|
21 G 1,5
|
16,4
|
425,0
|
563,0
|
16
|
|
21296
|
25 G 1,5
|
18,5
|
526,0
|
704,0
|
16
|
|
21297
|
34 G 1,5
|
21,2
|
629,0
|
870,0
|
16
|
|
21298
|
42 G 1,5
|
21,9
|
819,0
|
1040,0
|
16
|
|
21299
|
50 G 1,5
|
25,0
|
885,0
|
1292,0
|
16
|
|
21300
|
2 x 2,5
|
8,4
|
96,0
|
131,0
|
14
|
|
21301
|
3 G 2,5
|
8,8
|
144,0
|
168,0
|
14
|
|
21302
|
4 G 2,5
|
9,8
|
148,0
|
194,0
|
14
|
|
21303
|
5 G 2,5
|
10,8
|
181,0
|
222,0
|
14
|
|
21304
|
7 G 2,5
|
11,9
|
255,0
|
345,0
|
14
|
|
21305
|
10 G 2,5
|
15,2
|
340,0
|
462,0
|
14
|
|
21306
|
12 G 2,5
|
15,8
|
441,0
|
570,0
|
14
|
|
21313
|
2 x 4
|
10,0
|
120,0
|
187,0
|
12
|
|
21314
|
3 G 4
|
10,7
|
174,0
|
243,0
|
12
|
|
21315
|
4 G 4
|
11,6
|
230,0
|
310,0
|
12
|
|
21316
|
5 G 4
|
12,9
|
273,0
|
386,0
|
12
|
|
21317
|
7 G 4
|
14,2
|
316,0
|
498,0
|
12
|
|
21319
|
3 G 6
|
12,6
|
240,0
|
333,0
|
10
|
|
21320
|
4 G 6
|
13,8
|
305,0
|
414,0
|
10
|
|
21321
|
5 G 6
|
15,3
|
439,0
|
510,0
|
10
|
|
21322
|
7 G 6
|
16,9
|
505,0
|
673,0
|
10
|
|
