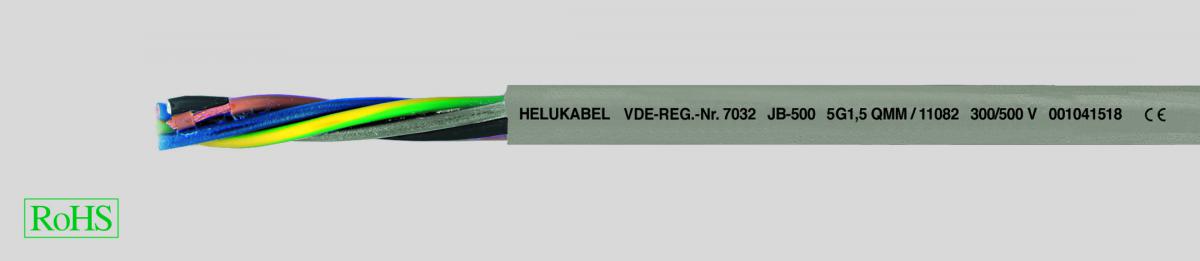

JB-500 - гибкий, с цветовой маркировкой, с разметкой метража
-
На основании VDE 0285-525-2-11/DIN EN 50525-2-11
-
Температурный диапазон
-
подвижно от -15 °C1) до +80 °C
-
стационарно от -40 °C до +80 °C
-
Номинальное напряжение U0/U 300/500 В
-
Испытательное напряжение 4000 В
-
Напряжение пробоя мин. 8000 В
-
Сопротивление изоляции мин. 20 МОм x км
-
Минимальный радиус изгиба
-
подвижно 7,5x Ø кабеля
-
стационарно 4x Ø кабеля
-
Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
-
1) Испытан при низких температурах на изгиб, ударную нагрузку, растяжение в соответствии с VDE 0473 часть 811-1-4, EN 60811-1-4
-
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
-
Изоляция жил – специальный PVC-материал Z 7225
-
Цвет жил – по цветовому коду JB/OB
-
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
-
Повивная скрутка жил с оптимальным шагом
-
Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
-
Цвет оболочки – серый (RAL 7001)
-
С разметкой метража
-
Для 5 жил и более – с рег. номером VDE
-
В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
-
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземления
-
x = без желто-зеленой жилы заземления (OB)
-
Аналоги с экраном:
-
Y-CY-JB см. стр.
-
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий и в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, сиcтемах отопления и кондиционирования воздуха. Применяются в сухих и влажных помещениях, не предназначены для прокладки на открытом воздухе.
-
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№
|
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø
пр. мм
|
Вес меди
кг / км
|
Вес
пр. кг / км
|
AWG-номер
|
|
11001
|
2 x 0,5
|
4,9
|
9,6
|
40,0
|
20
|
|
11002
|
3 G 0,5
|
5,2
|
14,4
|
46,0
|
20
|
|
11003
|
3 x 0,5
|
5,2
|
14,4
|
46,0
|
20
|
|
11004
|
4 G 0,5
|
5,6
|
19,2
|
56,0
|
20
|
|
11005
|
4 x 0,5
|
5,6
|
19,2
|
56,0
|
20
|
|
11006
|
5 G 0,5
|
6,3
|
24,0
|
65,0
|
20
|
|
11007
|
5 x 0,5
|
6,3
|
24,0
|
65,0
|
20
|
|
11008
|
6 G 0,5
|
6,9
|
29,0
|
75,0
|
20
|
|
11009
|
7 G 0,5
|
6,9
|
34,0
|
80,0
|
20
|
|
11010
|
7 x 0,5
|
6,9
|
34,0
|
84,0
|
20
|
|
11011
|
8 G 0,5
|
7,4
|
38,0
|
97,0
|
20
|
|
11012
|
10 G 0,5
|
8,3
|
48,0
|
116,0
|
20
|
|
11013
|
12 G 0,5
|
8,8
|
58,0
|
135,0
|
20
|
|
11014
|
14 G 0,5
|
9,7
|
67,0
|
150,0
|
20
|
|
11015
|
16 G 0,5
|
10,2
|
77,0
|
172,0
|
20
|
|
11019
|
30 G 0,5
|
13,8
|
144,0
|
310,0
|
20
|
|
11026
|
2 x 0,75
|
5,3
|
14,4
|
46,0
|
18
|
|
11027
|
3 G 0,75
|
5,6
|
21,6
|
54,0
|
18
|
|
11028
|
3 x 0,75
|
5,6
|
21,6
|
54,0
|
18
|
|
11029
|
4 G 0,75
|
6,3
|
28,8
|
66,0
|
18
|
|
11030
|
4 x 0,75
|
6,3
|
28,8
|
66,0
|
18
|
|
11031
|
5 G 0,75
|
6,9
|
36,0
|
80,0
|
18
|
|
11032
|
5 x 0,75
|
6,9
|
36,0
|
80,0
|
18
|
|
11033
|
6 G 0,75
|
7,5
|
43,2
|
99,0
|
18
|
|
11034
|
7 G 0,75
|
7,5
|
50,0
|
110,0
|
18
|
|
11035
|
7 x 0,75
|
7,5
|
50,0
|
110,0
|
18
|
|
11036
|
8 G 0,75
|
8,2
|
58,0
|
130,0
|
18
|
|
11037
|
9 G 0,75
|
8,8
|
65,0
|
153,0
|
18
|
|
11038
|
10 G 0,75
|
9,2
|
72,0
|
162,0
|
18
|
|
11039
|
12 G 0,75
|
9,8
|
86,0
|
179,0
|
18
|
|
11040
|
15 G 0,75
|
11,2
|
108,0
|
218,0
|
18
|
|
11041
|
18 G 0,75
|
12,2
|
130,0
|
257,0
|
18
|
|
11042
|
21 G 0,75
|
12,7
|
151,0
|
320,0
|
18
|
|
11043
|
25 G 0,75
|
14,3
|
180,0
|
365,0
|
18
|
|
11050
|
2 x 1
|
5,6
|
19,2
|
60,0
|
17
|
|
11051
|
3 G 1
|
5,9
|
29,0
|
72,0
|
17
|
|
11052
|
3 x 1
|
5,9
|
29,0
|
72,0
|
17
|
|
11053
|
4 G 1
|
6,6
|
38,4
|
86,0
|
17
|
|
11054
|
4 x 1
|
6,6
|
38,4
|
86,0
|
17
|
|
11055
|
5 G 1
|
7,3
|
48,0
|
104,0
|
17
|
|
11056
|
5 x 1
|
7,3
|
48,0
|
104,0
|
17
|
|
11057
|
6 G 1
|
8,1
|
58,0
|
125,0
|
17
|
|
11058
|
6 x 1
|
8,1
|
58,0
|
125,0
|
17
|
|
11059
|
7 G 1
|
8,1
|
67,0
|
141,0
|
17
|
|
11060
|
7 x 1
|
8,1
|
67,0
|
141,0
|
17
|
|
11061
|
8 G 1
|
8,7
|
77,0
|
175,0
|
17
|
|
11062
|
9 G 1
|
9,8
|
87,0
|
200,0
|
17
|
|
11063
|
10 G 1
|
9,8
|
96,0
|
207,0
|
17
|
|
11064
|
12 G 1
|
10,4
|
115,0
|
230,0
|
17
|
|
11065
|
14 G 1
|
11,4
|
134,0
|
271,0
|
17
|
|
11066
|
16 G 1
|
12,3
|
154,0
|
300,0
|
17
|
|
11067
|
18 G 1
|
12,9
|
173,0
|
343,0
|
17
|
|
11068
|
20 G 1
|
13,7
|
192,0
|
375,0
|
17
|
|
11069
|
24 G 1
|
14,7
|
230,0
|
468,0
|
17
|
|
11070
|
25 G 1
|
15,4
|
240,0
|
485,0
|
17
|
|
11077
|
2 x 1,5
|
6,4
|
29,0
|
70,0
|
16
|
|
11078
|
3 G 1,5
|
6,8
|
43,0
|
90,0
|
16
|
|
11079
|
3 x 1,5
|
6,8
|
43,0
|
90,0
|
16
|
|
11080
|
4 G 1,5
|
7,4
|
58,0
|
109,0
|
16
|
|
11081
|
4 x 1,5
|
7,4
|
58,0
|
109,0
|
16
|
|
11082
|
5 G 1,5
|
8,3
|
72,0
|
131,0
|
16
|
|
11083
|
5 x 1,5
|
8,3
|
72,0
|
131,0
|
16
|
|
11084
|
6 G 1,5
|
9,2
|
86,4
|
157,0
|
16
|
|
11085
|
7 G 1,5
|
9,2
|
101,0
|
184,0
|
16
|
|
11086
|
7 x 1,5
|
9,2
|
101,0
|
184,0
|
16
|
|
11087
|
8 G 1,5
|
9,9
|
115,0
|
216,0
|
16
|
|
11088
|
11 G 1,5
|
12,0
|
158,0
|
300,0
|
16
|
|
11089
|
12 G 1,5
|
12,0
|
173,0
|
309,0
|
16
|
|
11090
|
14 G 1,5
|
13,0
|
202,0
|
345,0
|
16
|
|
11091
|
16 G 1,5
|
13,9
|
230,0
|
386,0
|
16
|
|
11092
|
18 G 1,5
|
14,6
|
259,0
|
440,0
|
16
|
|
11093
|
20 G 1,5
|
15,5
|
288,0
|
490,0
|
16
|
|
11094
|
25 G 1,5
|
17,4
|
360,0
|
620,0
|
16
|
|
11104
|
2 x 2,5
|
7,8
|
48,0
|
112,0
|
14
|
|
11105
|
3 G 2,5
|
8,3
|
72,0
|
148,0
|
14
|
|
11106
|
3 x 2,5
|
8,3
|
72,0
|
148,0
|
14
|
|
11107
|
4 G 2,5
|
9,2
|
96,0
|
178,0
|
14
|
|
11108
|
4 x 2,5
|
9,2
|
96,0
|
178,0
|
14
|
|
11109
|
5 G 2,5
|
10,1
|
120,0
|
221,0
|
14
|
|
11110
|
5 x 2,5
|
10,1
|
120,0
|
221,0
|
14
|
|
11111
|
6 G 2,5
|
11,2
|
144,0
|
293,0
|
14
|
|
11112
|
7 G 2,5
|
11,2
|
168,0
|
306,0
|
14
|
|
