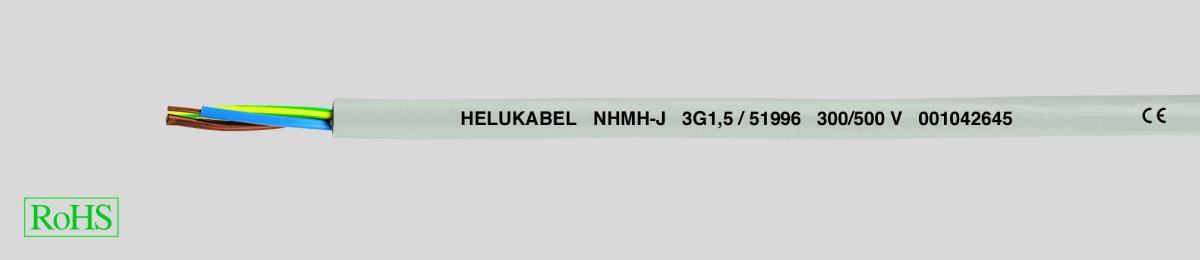

- Кабель в оболочке, не содержащей вредных веществ, для стационарной прокладки В соответствии с DIN VDE 0250 часть 215
- Допустимая рабочая температура проводника +70 °C
- Номинальное напряжение U0/U 300/500 В
- Минимальный радиус изгиба стационарно 4хØкабеля
- Пожарная нагрузка см. табл. в приложении
- Медный проводник, одно- или многопроволочный
- Изоляция жил из термопластичного полимерного безгалогенового компаунда с оптимальной толщиной стенок
- Маркировка жил в соответствии с DIN VDE 0293-308
- 1-жильный - цвет изоляции желто-зеленый
- От 3 жил - с жёлто-зелёной жилой заземления
- Повивная скрутка жил
- Оболочка из несшитого, безгалогенового термопластичного полимерного компаунда
- Цвет оболочки – светло-серый (RAL 7035)
- Испытания
- Коррозионная активность газов при горении (безгалогеновый)
- Испытание в соответствии с DIN VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2, HD 602 (DIN VDE 0472 часть 813)
- Воспламеняемость
- Самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804,
- тип испытания B)
- Плотность дыма
- Испытание в соответствии с DIN VDE 0472 часть 818
- re = круглый однопроволочный провод
- rm = круглый многопроволочный провод
- G = с желто-зеленой жилой заземления
- J-исполнение с жёлто-зелёной изоляцией жил
- Данные кабели применяются для электропроводки в жилых домах, общественных и промышленных сооружениях.
- Предназначен для сухих и влажных помещений, для прокладки поверх, внутри и под штукатуркой, а также в бетоне, но не для прямой заделки в насыпной бетон, вибробетон или трамбованный бетон.
- Допускается также использование данного кабеля на открытом воздухе при условии обеспечения защиты от прямых солнечных лучей. Запрещено прокладывать в земле или в воде.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
AWG-номер |
|
|---|---|---|---|---|---|---|
|
51996 |
3 G 1,5 |
re |
9,4 |
43,0 |
92,0 |
16 |
|
52001 |
4 G 1,5 |
re |
10,2 |
58,0 |
115,0 |
16 |
|
52009 |
5 G 1,5 |
re |
10,8 |
72,0 |
133,0 |
16 |
|
52016 |
7 G 1,5 |
re |
11,4 |
101,0 |
168,0 |
16 |
|
51997 |
3 G 2,5 |
re |
10,4 |
72,0 |
128,0 |
14 |
|
52002 |
4 G 2,5 |
re |
11,3 |
96,0 |
152,0 |
14 |
|
52010 |
5 G 2,5 |
re |
11,9 |
120,0 |
182,0 |
14 |
|
52017 |
7 G 2,5 |
re |
13,5 |
158,0 |
250,0 |
14 |
|
51992 |
1 G 4 |
re |
8,6 |
38,0 |
62,0 |
12 |
|
51998 |
3 G 4 |
re |
11,8 |
115,0 |
192,0 |
12 |
|
52003 |
4 G 4 |
re |
13,3 |
154,0 |
244,0 |
12 |
|
52011 |
5 G 4 |
re |
14,8 |
192,0 |
300,0 |
12 |
|
51993 |
1 G 6 |
re |
9,9 |
58,0 |
83,0 |
10 |
|
51999 |
3 G 6 |
re |
13,4 |
173,0 |
267,0 |
10 |
|
52004 |
4 G 6 |
re |
14,8 |
230,0 |
345,0 |
10 |
|
52012 |
5 G 6 |
re |
16,0 |
288,0 |
400,0 |
10 |
|
51994 |
1 G 10 |
re |
11,2 |
96,0 |
125,0 |
8 |
|
52000 |
3 G 10 |
re |
16,0 |
288,0 |
628,0 |
8 |
|
52005 |
4 G 10 |
re |
17,4 |
384,0 |
522,0 |
8 |
|
52013 |
5 G 10 |
re |
18,9 |
480,0 |
620,0 |
8 |
|
51995 |
1 G 16 |
rm |
11,9 |
154,0 |
188,0 |
6 |
|
52006 |
4 G 16 |
rm |
21,6 |
614,0 |
815,0 |
6 |
|
52014 |
5 G 16 |
rm |
23,8 |
768,0 |
995,0 |
6 |
|
52007 |
4 G 25 |
rm |
27,0 |
960,0 |
1305,0 |
4 |
|
52015 |
5 G 25 |
rm |
29,0 |
1200,0 |
1580,0 |
4 |
|
52008 |
4 G 35 |
rm |
29,9 |
1344,0 |
1750,0 |
2 |
